Heizkreisverteiler mit automatischer Durchflussregelung HKV2013A-AFC für HIU2
×
![]()
Heizkreisverteiler mit automatischer Durchflussregelung HKV2013A-AFC für HIU2
Heizkreisverteiler mit automatischer Durchflussregelung HKV2013A-AFC für HIU2
Beschreibung

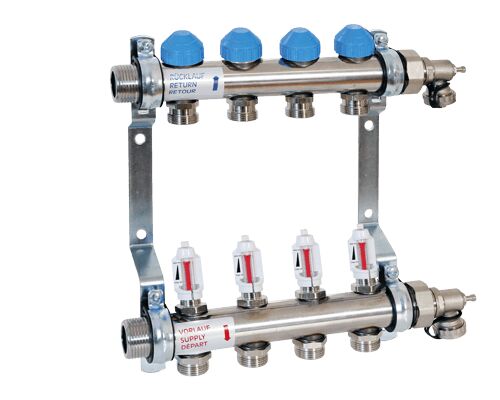

Rundrohrverteiler aus Edelstahl für 2-12 Heizkreise zur Verteilung, Absperrung und Einregulierung des Heiz-/Kühlwasserstroms von Flächenheizungen/-Kühlungen in Übereinstimmung mit DIN EN 1264-4. Beidseitig flachdichtendes Außengewinde 1". Anschlussnippel G ¾" Eurokonus. 50 mm Abstand.
KFE90 Endstückset beiliegend
VORLAUF (unten): Absperrbare Durchflussmesser zur Überprüfung eine optische Funktionskontrolle.
RÜCKLAUF (oben): Regulier- und Absperrventil mit Adaption M30 × 1,5 (Schließmaß: 11,8 mm) , stufenlos zwischen 30 und 300 l/h einstellbar.
- Max. zul. Betriebstemperatur: +70 °C
- Min. zul. Betriebstemperatur: -5 °C *
- Max. zul. Betriebsdruck: 10 bar bei 60 °C
- Armaturen: Messing CW614N /CW617N
- Verteilerrohr: Edelstahl 1.4301
- O-Ringe: EPDM Elastomere
- Flachdichtungen: EPDM Elastomere bzw.
- Aramidfaserdichtungen AFM34
- Kugelsitze: PTFE
- Kunststoffe: schlagzäh und temperaturfest
- Halter: Stahl, verzinkt
Technische Daten
Ausführungen
| Typ | Artikel-Nr. | Heizkreise | VPE |
| HKV2013A-50-1"-AFC VA02 | 10084806 | 2 | 1 |
| HKV2013A-50-1"-AFC VA03 | 10084807 | 3 | 1 |
| HKV2013A-50-1"-AFC VA04 | 10084808 | 4 | 1 |
| HKV2013A-50-1"-AFC VA05 | 10084809 | 5 | 1 |
| HKV2013A-50-1"-AFC VA06 | 10084810 | 6 | 1 |
| HKV2013A-50-1"-AFC VA07 | 10084811 | 7 | 1 |
| HKV2013A-50-1"-AFC VA08 | 10084812 | 8 | 1 |
| HKV2013A-50-1"-AFC VA09 | 10084813 | 9 | 1 |
| HKV2013A-50-1"-AFC VA10 | 10084814 | 10 | 1 |
| HKV2013A-50-1"-AFC VA11 | 10084815 | 11 | 1 |
| HKV2013A-50-1"-AFC VA12 | 10084816 | 12 | 1 |
| Ersatzteile | |||
| AFC Ventileinsatz und -unterteil | 10083109 | 1/25 | |
| Ventilunterteil DFM38 Ni | 10081349 | 1/25 | |
| Durchflussmesser | 10083108 | 1/25 | |
| Bauschutzkapp blau | 10083097 | 6/150 |
