EB Preventer NN

Popis

Mosazné zpětné ventily Watts zabraňují zpětnému toku pitné vody nebo vody neznámé kvality až do třídy nebezpečnosti 2. Díky možnosti vypouštění a ovládání můžete zkontrolovat těsnost bez demontáže zpětného ventilu. Mosazné zpětné ventily lze použít ve vnitřních instalacích i v jiných aplikacích.

Modelka
Zpětný ventil se skládá z:
- mosazné tělo s vypouštěcími a ovládacími výstupky; - možné matice a koncovky;
- modul plastového zpětného ventilu;
- princip utěsnění rtů;
- dělený dřík ventilu.

Standardizace
Regulovatelné zpětné ventily EA byly vyvinuty v souladu s EN 1717 a v souladu s EN 13959.

Specifikace instalace
Namontujte zpětné ventily EA podle datového listu 3.8.

- Tělo: mosaz. Závitové zátky: mosazné nebo plastové.
- Upínací pouzdra: mosaz.
- Koncovky: mosaz.
- Zpětný ventil: plast.
- Těsnění: gumové.
- Vyrovnávací pružina: nerezová ocel. Možné průchody: DN15 - DN50.
- Velikost připojení: od 1/2 "do 3" nebo od 15 mm do 67 mm.
- Ovládací kolíky: 1/4 ".
- Provozní teplota: 65 ° C (max.90 ° C po dobu 1 hodiny/den).
- Pracovní tlak: PN 10.
- Špičkový tlak: 1 600 kPa (16 barů).

Technické údaje

Obj. číslo

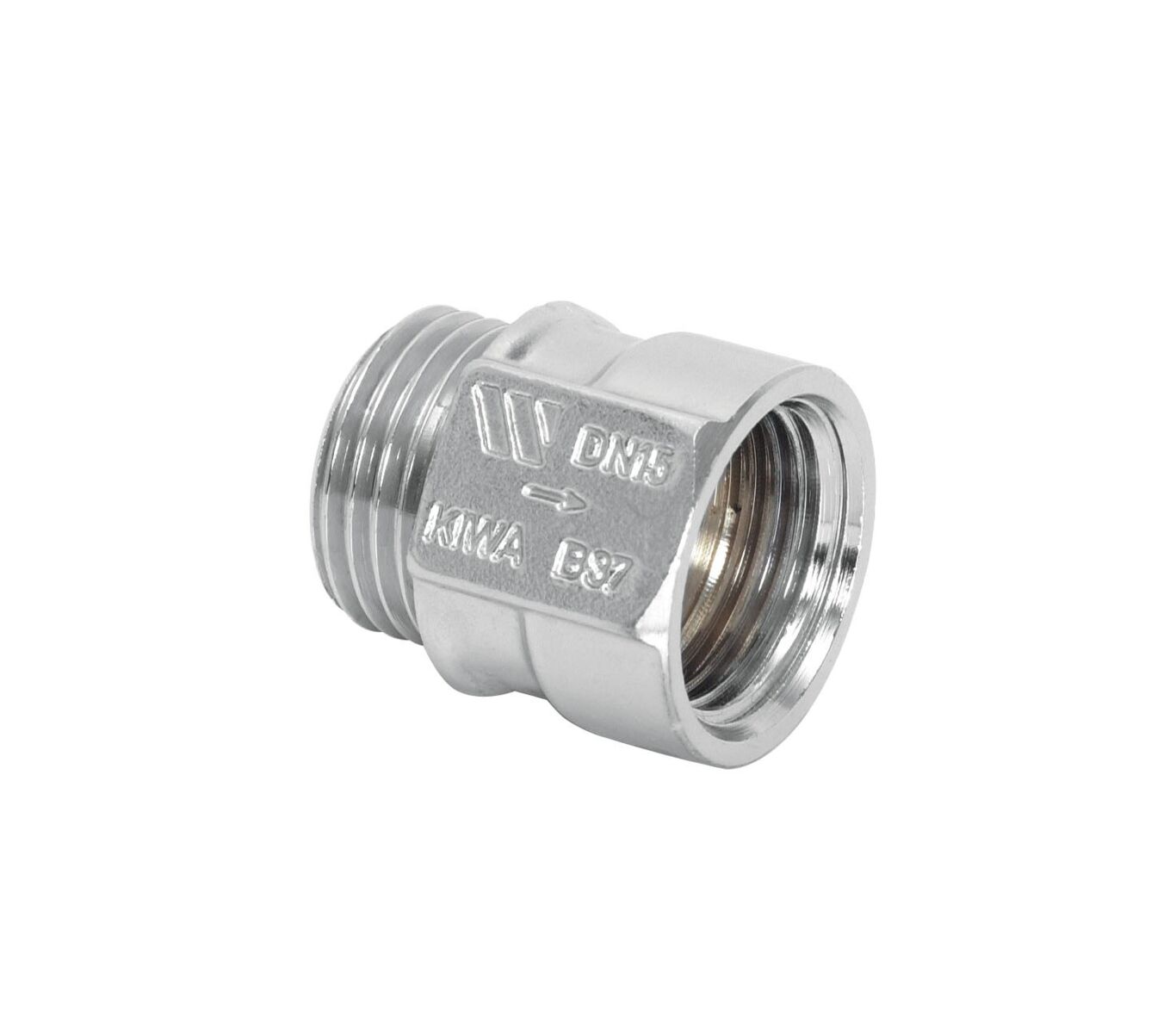

EB zpětná klapka. Vnější x vnitřní závit, pochromované.

Kód	Typ	Připojení	Délka (mm)	Váha (kg)	Zkoušky	PU
230010165	NN 10	3/8" x 3/8"		0,05	Belgaqua	25
230015165	NN 15	1/2" x 1/2"	28	0,05	Kiwa/Belgaqua	25
230020165	NN 20	3/4" x 3/4"	33	0,10	Kiwa/Belgaqua	20
