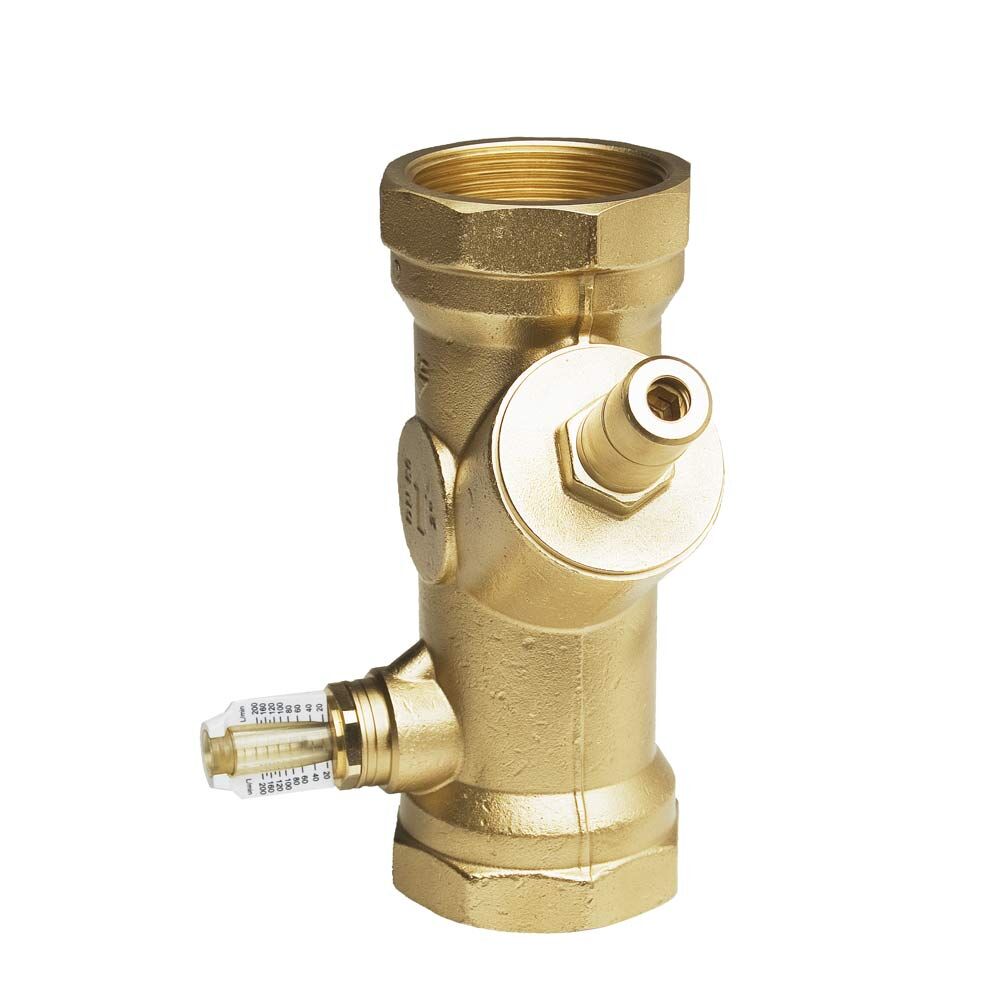

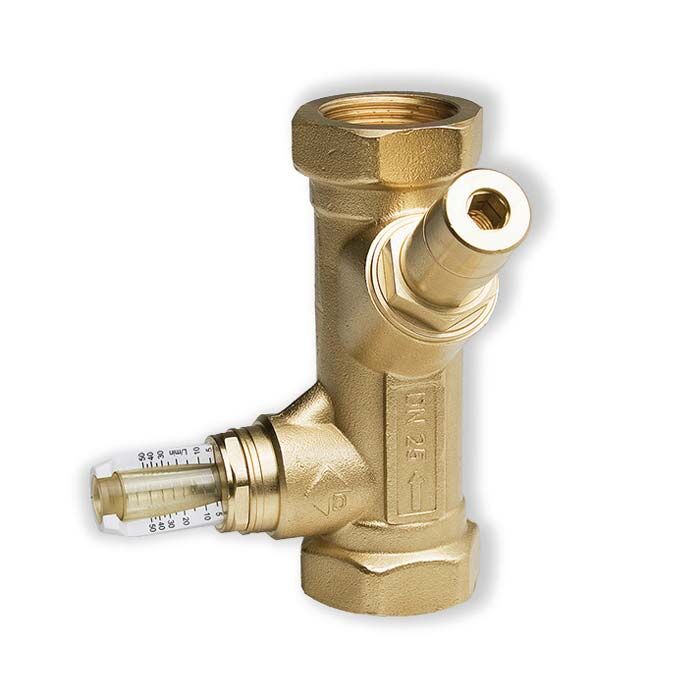

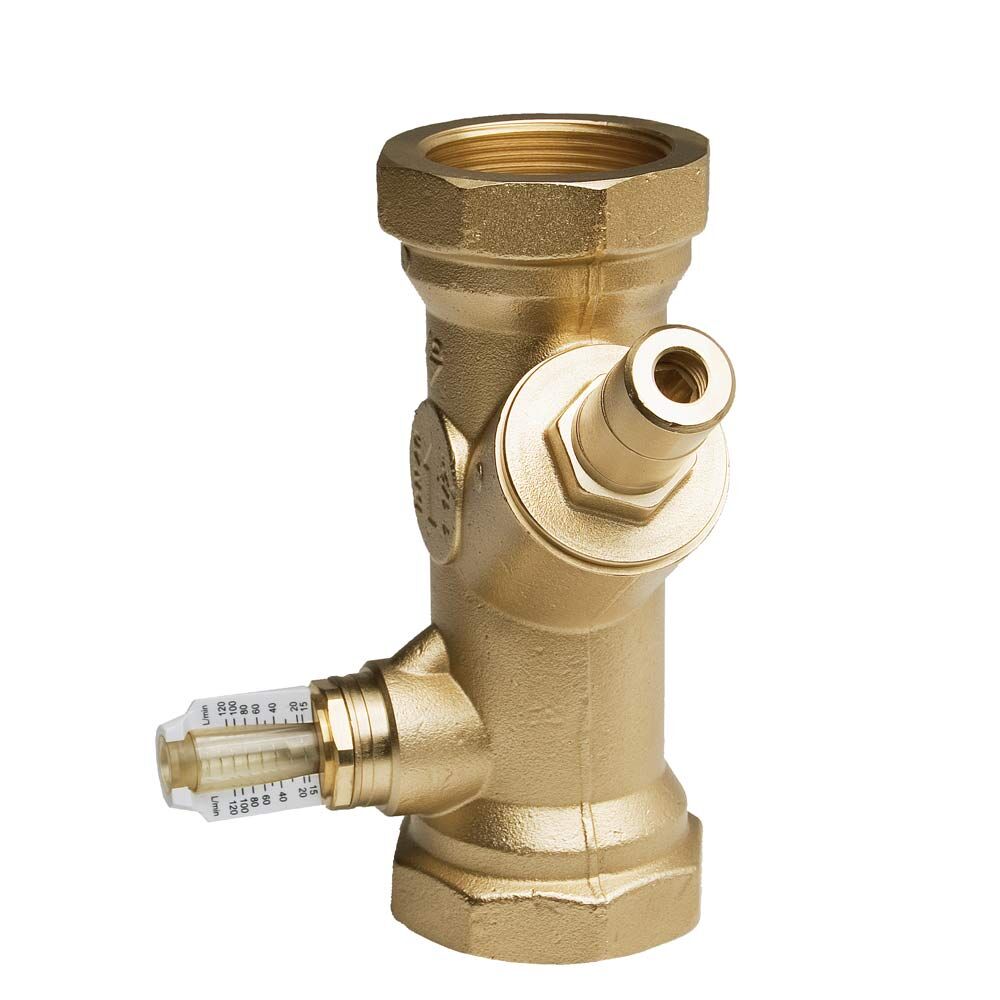

Vyvažovací ventil SRV IG WattFlow
Vyvažovací ventil SRV IG WattFlow
Popis
Vyvažovací ventil WattFlow BP s Memostop, který slouží pro uchování přednastavených hodnot prostřednictvím dvojitého dříku.
Přesné seřízení průtoku pomocí ventilu Y. Signalizace aktuálního průtoku na integrovaném průtokoměru s otočnou stupnicí. Pozorovací okénko průtokoměru není namontováno přímo na průtoku média, a tak je chráněno před znečištěním. Není potřeba žádných diagramů ani počítačového měření. Nejsou potřeba opravné koeficienty pro směsi vody a glykolu.
Hodí se pro jakoukoli montážní polohu. Krátká montážní délka. Mosazné těleso, průzor vyroben z nárazuvzdorného plastu. Pružina z nerezové oceli. O-kroužek z EPDM.
Max. provozní teplota 100 °C při max. provozním tlaku 10 bar (nebo 120 °C při 6 bar).
Max. operating temperature 100 °C at max. operating pressure 10 bar (or 120 °C at 6 bar).
Technické údaje
Obj. číslo
Typ | Obj. číslo | Velikost | Průtoková rychlost | Kvs |
SRV-IG | 10010156 | 1", DN25 | 5-50 l/min. | 5.5 |
SRV-IG | 10010159 | 1.1/4", DN32 | 10-80 l/min. | 9.0 |
SRV-IG | 10010160 | 1.1/2", DN40 | 15-120 l/min. | 13.0 |
SRV-IG | 10010162 | 2", DN50 | 20-200 l/min. | 18.0 |
