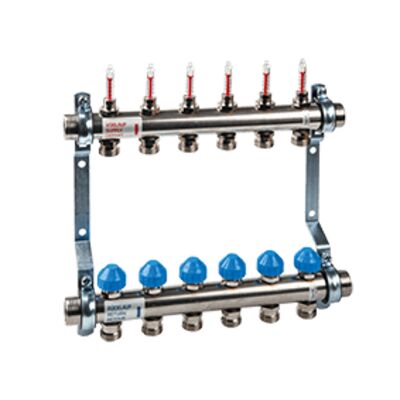

Nerezový rozdělovač HKV2013AF s průtokoměry pro podlahové vytápění
Popis
Kulaté potrubní potrubí z nerezavějící oceli. Plochý těsnicí vnější závit na obou stranách. Malá hloubka instalace. Připojovací vsuvka G ¾ "s Euroconus. Testováno na tlak. Rozdělovač je možné pomocí stavebnicového příslušenství přizpůsobit individuálním požadavkům na místě. Napájení: Průtokoměr s obzvláště malou tlakovou ztrátou a vypínací funkcí. Zpětná vazba: Ovládání a vypínání ventil s adaptací M30 × 1,5 (uzavírací bod: 11,8 mm). Průtokoměry s funkcí vypínání a stupnicí 0-4 l / min. Připojení topného okruhu ¾ "M s Eurocon. Zásobovací větev na vrchu. Připraveno na montáž s držáky. Vyhovuje normě EN1264.
PŘÍVOD (nahoře): Průtokoměr 0-4 l / min. S nízkou tlakovou ztrátou a funkcí vypínání.
ZPÁTEČKA (dole): Ovládací a uzavírací ventil s adaptérem M30 x 1,5.
- Max. přípustná provozní teplota: +80 ° C
- Min. přípustná provozní teplota: -10 ° C *
- Max. přípustný provozní tlak: 10 bar
- Ventily a armatury: Mosaz CW614N / CW617N
- Potrubí rozdělovače: nerezová ocel 1.4301
- O-kroužky: EPDM elastomery
- Podložky: EPDM elastomery nebo Aramid AFM34
- Kulové sedlo: PTFE
- Polymery: Odolné vůči nárazům a teplotám
- Konzoly: ocel, pozinkovaná
Technické údaje
Obj. číslo
Typ | Obj. číslo | Výstup |
HKV2013AF 0-4 VA02 | 10070000 | 2 |
HKV2013AF 0-4 VA03 | 10070001 | 3 |
HKV2013AF 0-4 VA04 | 10070002 | 4 |
HKV2013AF 0-4 VA05 | 10070003 | 5 |
HKV2013AF 0-4 VA06 | 10070004 | 6 |
HKV2013AF 0-4 VA07 | 10070005 | 7 |
HKV2013AF 0-4 VA08 | 10070006 | 8 |
HKV2013AF 0-4 VA09 | 10070007 | 9 |
HKV2013AF 0-4 VA10 | 10070008 | 10 |
HKV2013AF 0-4 VA11 | 10070009 | 11 |
HKV2013AF 0-4 VA12 | 10070010 | 12 |
Stáhnout
-
Heating manifold with flowmeters 0-4 l/min HKV2013AF-50-1" VA02, 10070000 | 3D STP
-
Heating manifold with flowmeters 0-4 l/min HKV2013AF-50-1" VA03, 10070001 | 3D STP
-
Heating manifold with flowmeters 0-4 l/min HKV2013AF-50-1" VA04, 10070002 | 3D STP
-
Heating manifold with flowmeters 0-4 l/min HKV2013AF-50-1" VA05, 10070003 | 3D STP
-
Heating manifold with flowmeters 0-4 l/min HKV2013AF-50-1" VA06, 10070004 | 3D STP
-
Heating manifold with flowmeters 0-4 l/min HKV2013AF-50-1" VA07, 10070005 | 3D STP
-
Heating manifold with flowmeters 0-4 l/min HKV2013AF-50-1" VA08, 10070006 | 3D STP
-
Heating manifold with flowmeters 0-4 l/min HKV2013AF-50-1" VA09, 10070007 | 3D STP
-
Heating manifold with flowmeters 0-4 l/min HKV2013AF-50-1" VA10, 10070008 | 3D STP
-
Heating manifold with flowmeters 0-4 l/min HKV2013AF-50-1" VA11, 10070009 | 3D STP
-
Heating manifold with flowmeters 0-4 l/min HKV2013AF-50-1" VA121, 10070010 | 3D STP
