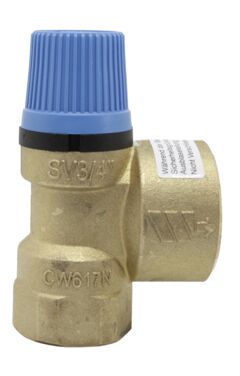

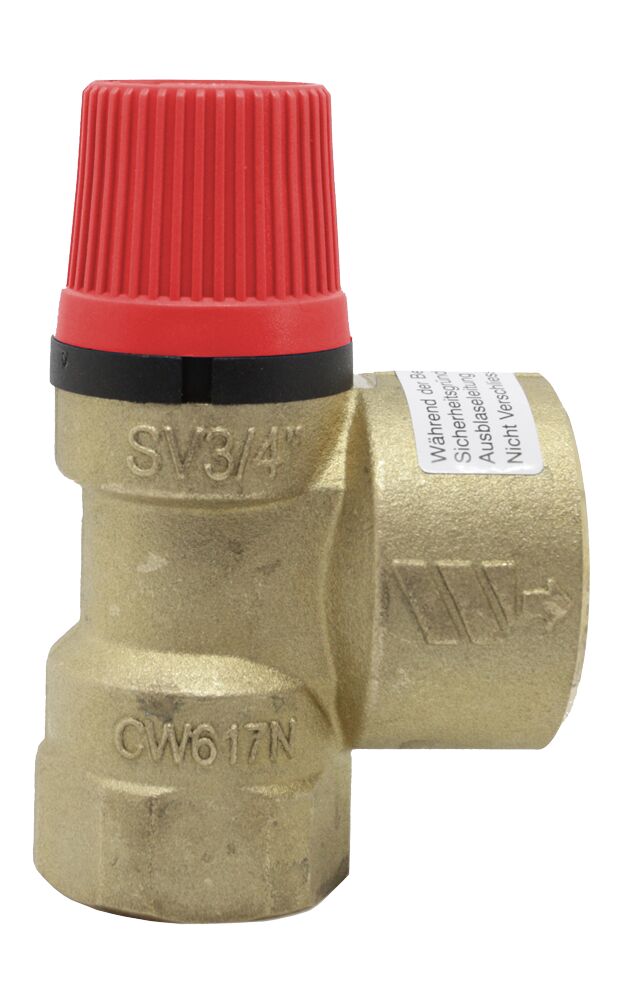

Membránový pojistný ventil SVH
×
![]()
Membránový pojistný ventil SVH
Membránový pojistný ventil SVH
Popis
Membránový pojistný ventil.
Těleso z mosazi CW617N. Plastový knoflík pro zkoušku vypouštění.
Ocelová pružina Ni-Cr. Provozní teplota: -10 - +110 °C.
Vnitřní spojení se zesíleným výstupem.
Podle směrnice PED 97/23/CE. Identifikační číslo CE1115.
Modely DN 15, 20, 25, 32 s nastaveným tlakem 2,5, 3,0, 4,0, 6,0, 8,0 a 10,0 barů jsou v souladu s TRD721, VdT VMerkblatt Sicherheitsventil 100.
- Plastový kryt pro zkoušku vypouštění.
- Ocelová pružina Ni-Cr.
- Provozní teplota: -10 - +110 ° C.
- Přívod s vnitřním závitem se zesíleným výstupem.
Technické údaje
Obj. číslo
| Typ | Díl č. WII | Obj. číslo | Velikost | Bar |
| SVH | 0216115 | 10004636 | 1/2" x 3/4" | 1,5 |
| SVH | 0215125 | 10004638 | 1/2" x 3/4" | 2,5 |
| SVH | 0215125 | 10004639 | 1/2" x 3/4" | 3 |
| SVH | 0217215 | 10004730 | 3/4" x 1" | 1,5 |
| SVH | 0217625 | 10004739 | 3/4" x 1" | 2,5 |
| SVH | 0217630 | 10004740 | 3/4" x 1" | 3 |
| SVH | 0218615 | 10004754 | 1" x 1.1/4" | 1,5 |
| SVH | 0218625 | 10004757 | 1" x 1.1/4" | 2,5 |
| SVH | 0218630 | 10004760 | 1" x 1.1/4" | 3 |
| SVH | 0218604 | 10004748 | 1" x 1.1/4" | 4 |
| SVH | 0219615 | 10004772 | 1.1/4" x 1.1/2" | 1,5 |
| SVH | 0219625 | 10004774 | 1.1/4" x 1.1/2" | 2,5 |
| SVH | 0219630 | 10004775 | 1.1/4" x 1.1/2" | 3 |
