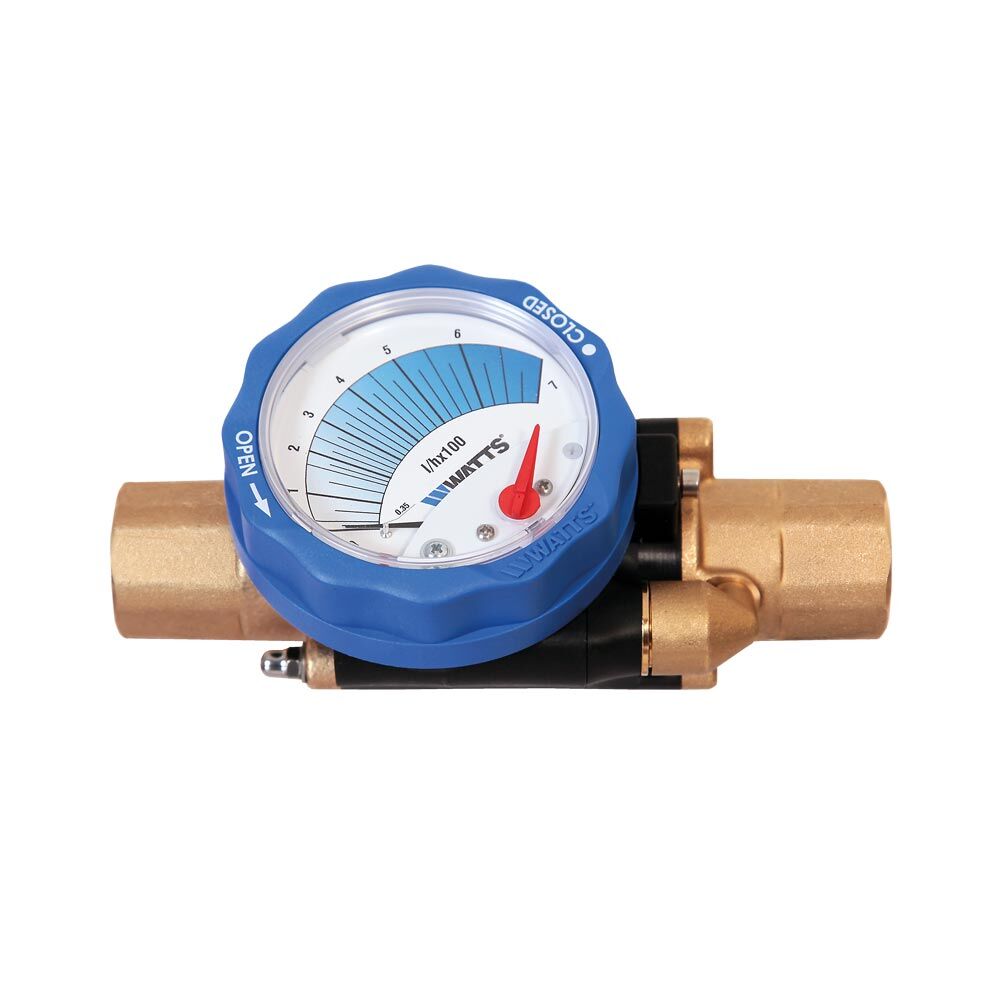

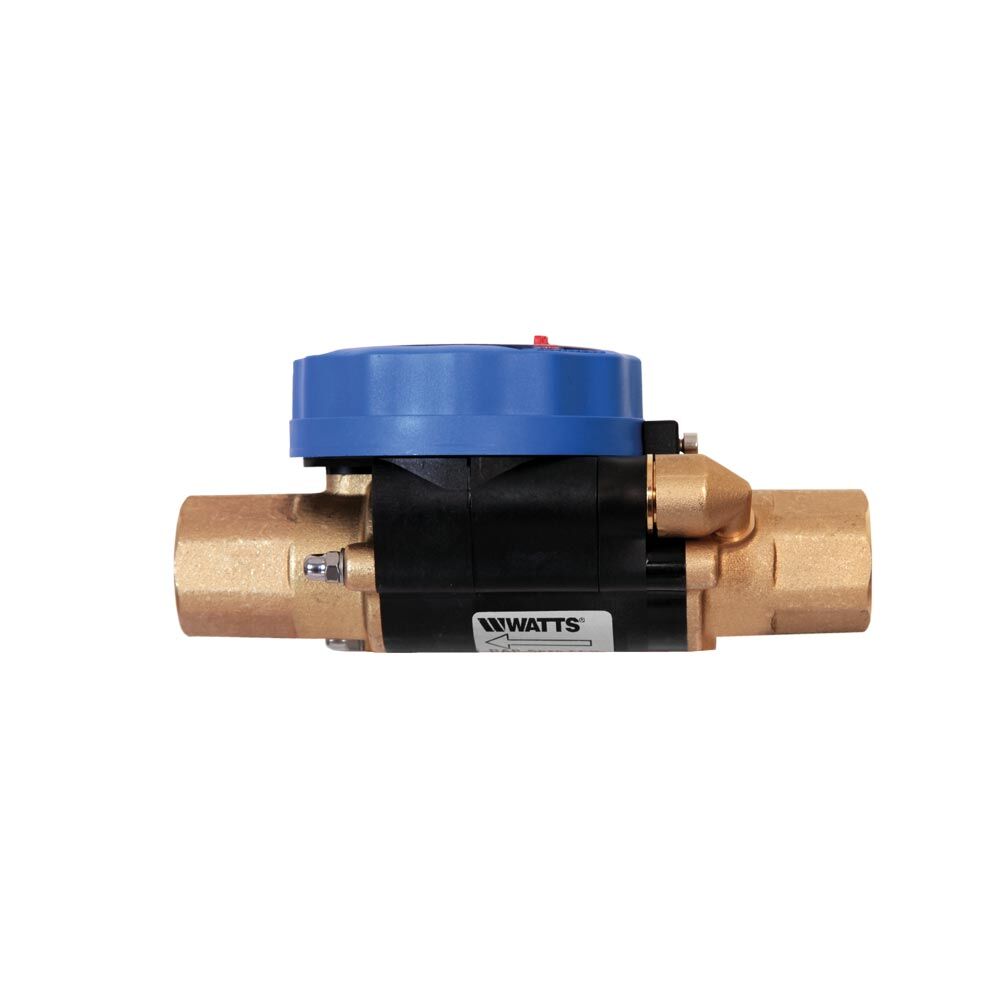

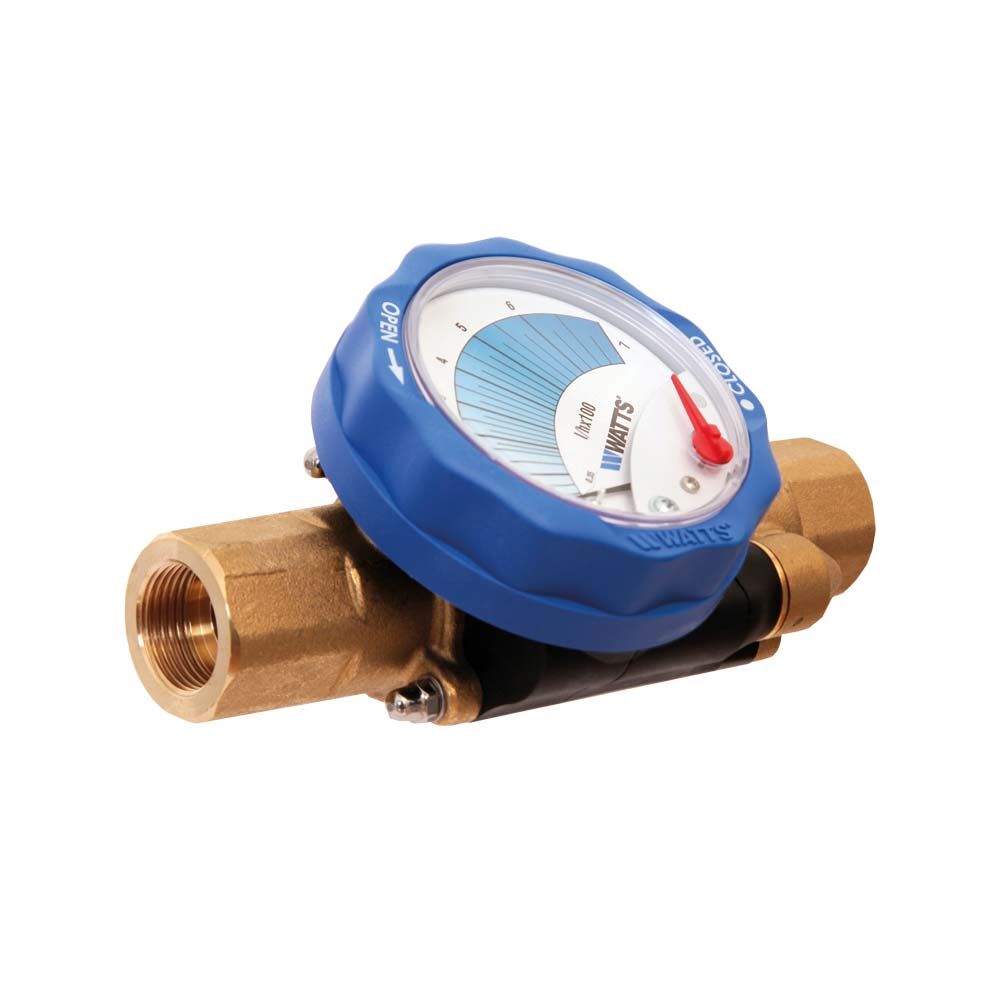

Statisches Abgleichventil iDROSET® Series CF IG (Innengewinde)

Beschreibung

Abgleich- und Regelventil mit Gewindeanschlüssen für Heizungs- und Kühlanlagen. Absperrfunktion. Einstellung und Anzeige der Parameter am Gerät ohne spezielle Instrumente. Gehäuse aus Messing und Verbundmaterial.

Isolierschalen für Abgleichventile iDROSET® Serie CF als Zubehör erhältlich.
Wärmeleitfähigkeit λ: 0,036 W/mK. Brandschutzklasse B2 nach DIN 4102.

Nenndruck: 16 Bar
Betriebstemperaturbereich von -10°C bis 110°C
Großer Einstellbereich des Durchflusses 32:1
Flüssigkeiten: Wasser mit Glykol bis zu 50% möglich
Anschluss: 1/2"-2" Innengewinde

Technische Daten

Ausführungen

Typ	Artikel - Nr.	Anschluss	Kvs	Durchfluss [l/h]	Gewicht [kg]	Artikel - Nr.
iDROSET® Serie CF IG (mit Innengewinde)						Isolierschale
iDROSET CF DN15 IG	10083560	1/2" IG	1,7	35/700	1,4	10084949
iDROSET CF DN20 IG	10083561	3/4" IG	1,7	35/700	1,4	10084949
iDROSET CF DN25 IG	10083562	1" IG	4,4	50/1600	1,2	10084949
iDROSET CF DN32 IG	10084001	1 1/4" IG	14	250/6000	2,8	10084950
iDROSET CF DN40 IG	10084002	1 1/2" IG	14	250/6000	3,0	10084950
iDROSET CF DN50 IG	10084003	2" IG	25	400/10000	5,8	10084951
