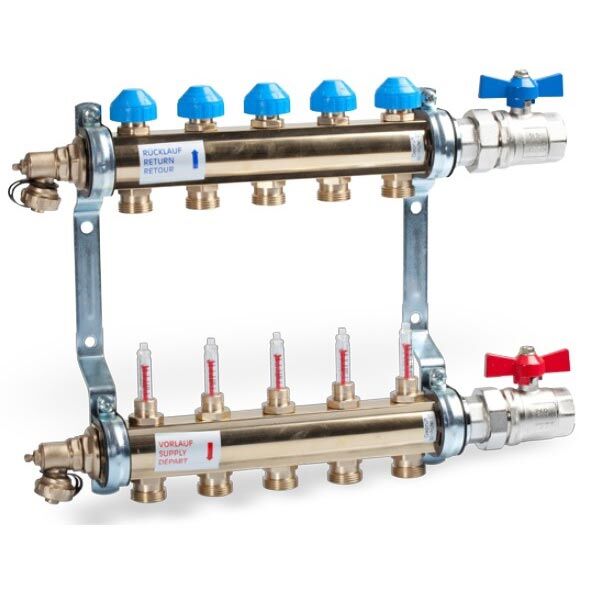

FBH-Heizkreisverteiler 1" aus Messing HKV/T mit DFM 0-6 l/m und Kugelhahnset AS25
FBH-Heizkreisverteiler 1" aus Messing HKV/T mit DFM 0-6 l/m und Kugelhahnset AS25
Beschreibung
Heizkreisverteiler für Fußbodenheizung aus Messing-Profilrohr in Übereinstimmung mit DIN EN 1264-4. Beidseitiger 1" IG Anschluss für Verteilerzubehör. Absperrbare Durchflussmesser mit sehr geringem Druckverlust. Durchflussanzeige 0-6 l/min. Regulier- und Absperrventile mit Adaption M30 × 1,5. Schließmaß 11,8 mm. Anschlussnippel G 3/4" Eurokonus. Achsabstand der Abgänge 50 mm. Max. Betriebsdruck 10 bar. Vorlauf unten, fertig montiert auf Wandhalterung, Rohrschellen schallgedämmt gem. DIN 4109. KFE90 Endstückset und AS 25 Kugelhahnset beiliegend.
- Max. zul. Betriebstemperatur: +80 °C
- Min. zul. Betriebstemperatur: -10 °C
- Max. zul. Betriebsdruck: 10 bar
- Armaturen: Messing CW614N (MS58)
- Verteilerrohr: Messing CW614N (MS58)
- O-Ringe: EPDM Elastomere
- Flachdichtungen: EPDM Elastomere bzw.
- Aramidfaserdichtungen AFM34
- Kugelsitze: PTFE
- Kunststoffe: schlagzäh und temperaturfest
- Halter: Stahl, verzinkt
Technische Daten
Ausführungen
Type | Heizkreise | Artikel-Nr. | VPE |
HKV-T 02-AS25 | für 2 Heizkreise | 10004229 | 1 |
HKV-T 03-AS25 | für 3 Heizkreise | 10004231 | 1 |
HKV-T 04-AS25 | für 4 Heizkreise | 10004233 | 1 |
HKV-T 05-AS25 | für 5 Heizkreise | 10004235 | 1 |
HKV-T 06-AS25 | für 6 Heizkreise | 10004237 | 1 |
HKV-T 07-AS25 | für 7 Heizkreise | 10004239 | 1 |
HKV-T 08-AS25 | für 8 Heizkreise | 10004241 | 1 |
HKV-T 09-AS25 | für 9 Heizkreise | 10004243 | 1 |
HKV-T 10-AS25 | für 10 Heizkreise | 10004245 | 1 |
HKV-T 11-AS25 | für 11 Heizkreise | 10004247 | 1 |
HKV-T 12-AS25 | für 12 Heizkreise | 10004249 | 1 |
Ersatzteile
Typ | Artikel-Nr. | VPE |
Regulierventileinsatz 10 bar | 10083098 | 1/25 |
Ventilunterteil | 10083099 | 1/25 |
Durchflussmesser 0–6 l/min | 10010892 | 1/25 |
Bauschutzkappe blau | 10083097 | 6/150 |
