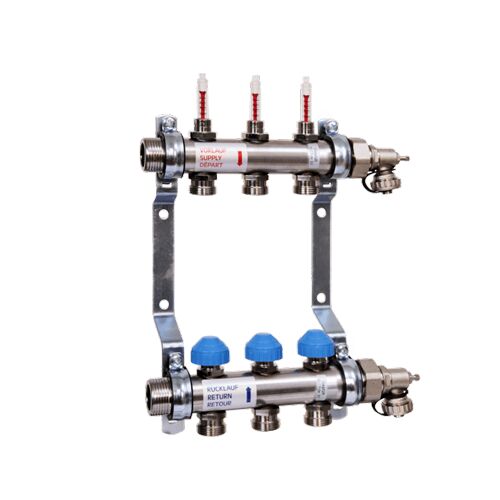

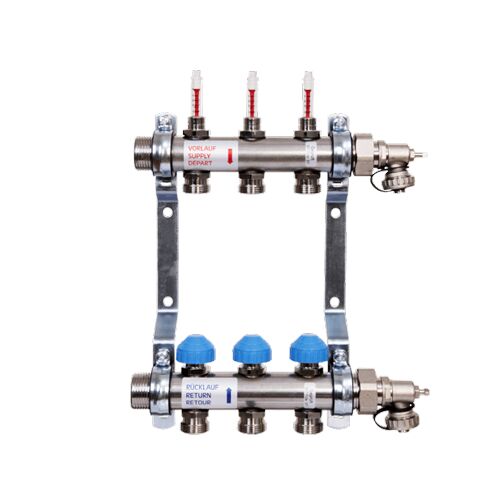

Edelstahl Heizkreisverteiler HKV2013AF mit Durchflussmesser 0-4l/min und Endstücksets KFE90

Beschreibung

Edelstahl Rundrohrverteiler nach EN 1264-4 mit beidseitig flachdichtendem Außengewinde 1".

Anschlussnippel G ¾" Eurokonus. 50 mm Abstand. Geringe Einbautiefe. Funktions- und druckgeprüft. KFE90 Endstückset beiliegend.

VORLAUF (oben): Absperrbare Durchflussmesser mit besonders geringem Druckverlust.
RÜCKLAUF (unten): Regulier- und Absperrventil mit Adaption M30 × 1,5 (Schließmaß: 11,8 mm)

Max. zul. Betriebstemperatur: +80 °C
Min. zul. Betriebstemperatur: -10 °C *
Max. zul. Betriebsdruck: 10 bar bei 60 °C
Armaturen: Messing CW614N /CW617N
Verteilerrohr: Edelstahl 1.4301
O-Ringe: EPDM Elastomere
Flachdichtungen: EPDM Elastomere bzw.
Aramidfaserdichtungen AFM34
Kugelsitze: PTFE
Kunststoffe: schlagzäh und temperaturfest
Halter: Stahl, verzinkt

Technische Daten

Ausführungen

Type	Artikel Nr	Heizkreise	VPE
HKV2013AF VA02	10029957	2	1 Stk.
HKV2013AF VA03	10029958	3	1 Stk.
HKV2013AF VA04	10029959	4	1 Stk.
HKV2013AF VA05	10029960	5	1 Stk.
HKV2013AF VA06	10029961	6	1 Stk
HKV2013AF VA07	10029962	7	1 Stk.
HKV2013AF VA08	10029963	8	1 Stk.
HKV2013AF VA09	10029964	9	1 Stk.
HKV2013AF VA10	10029965	10	1 Stk.
HKV2013AF VA11	10029966	11	1 Stk.
HKV2013AF VA12	10029967	12	1 Stk.
Ersatzteile
Regulierventil 10bar	10081350		1/25
Ventilunterteil	10081349		1/25
Durchflussmesser	10081348		1/25
Bauschutzkapp blau	10083097		6/150
