Verteilerbalken VB25/32 für 2 bis 5 Heizkreise
×
![]()
Verteilerbalken VB25/32 für 2 bis 5 Heizkreise
Verteilerbalken VB25/32 für 2 bis 5 Heizkreise
Beschreibung

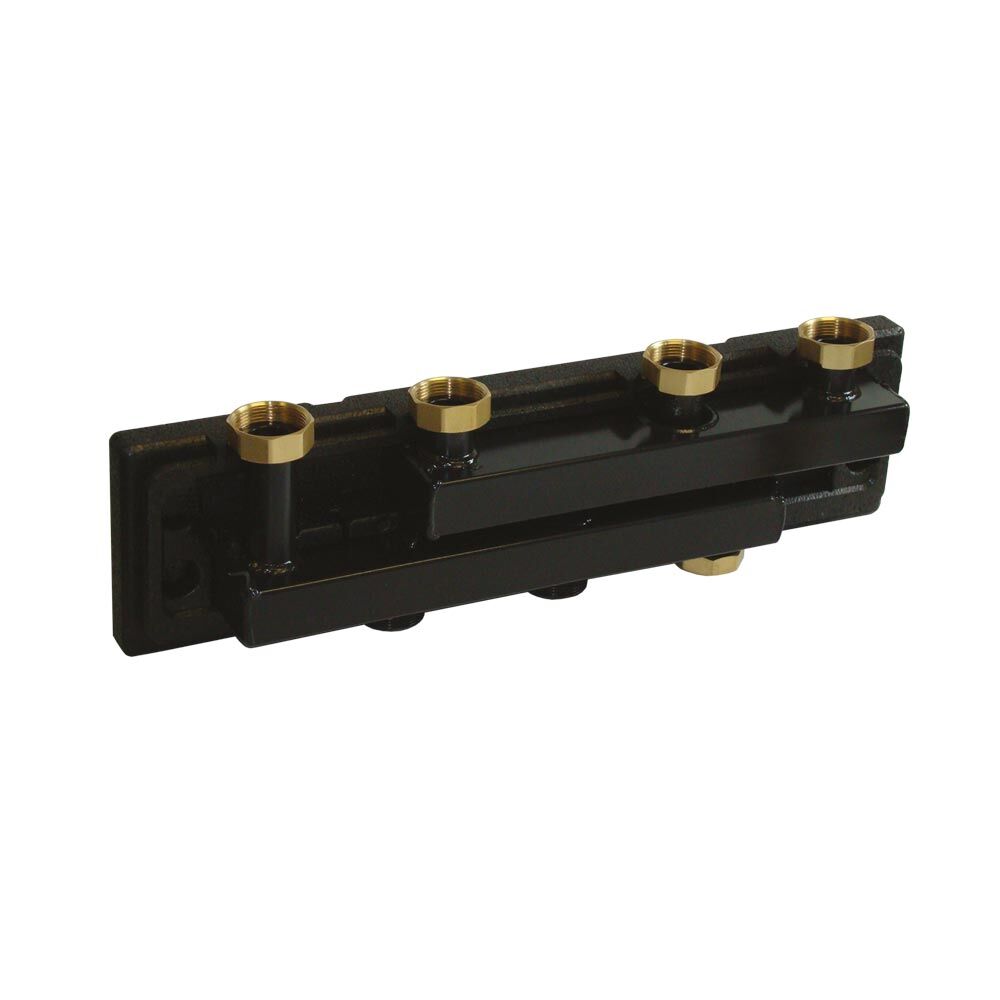

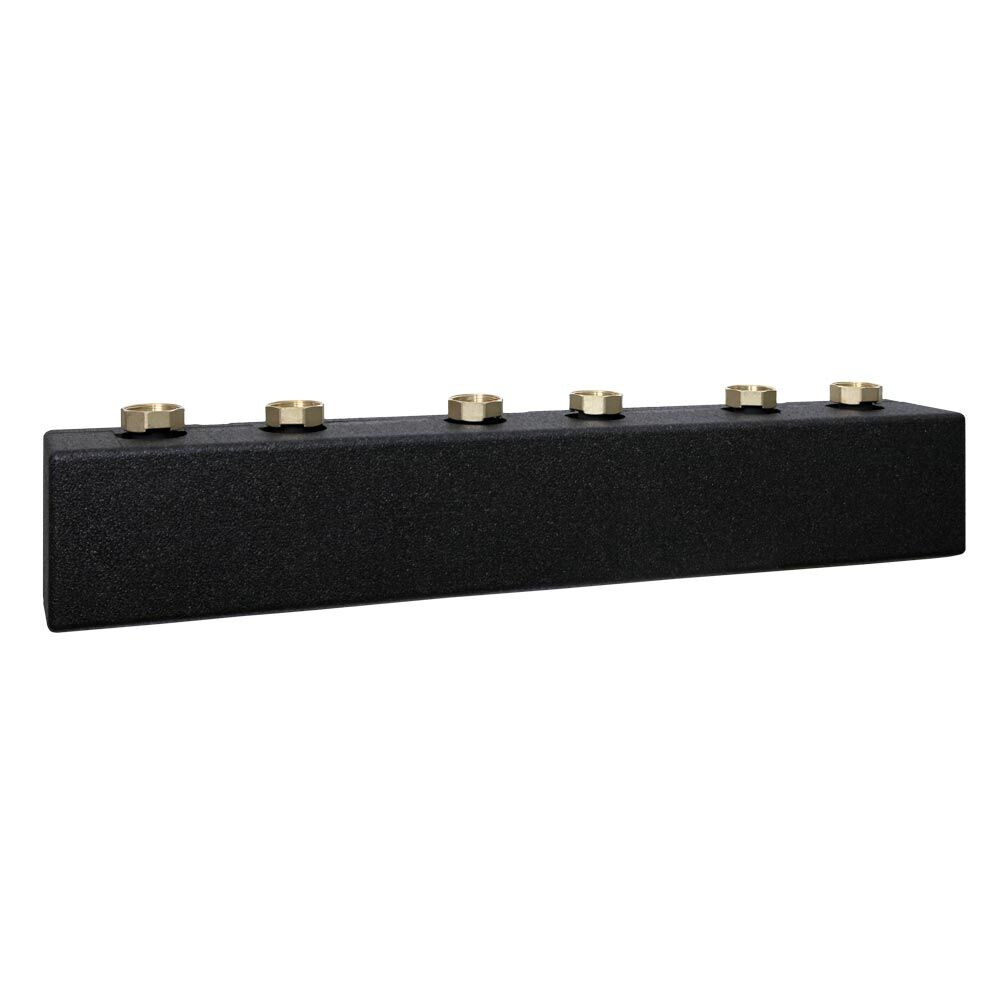

Verteilerbalken zum Anschluss von 2 bis 5 Pumpengruppen FlowBox DN25 / 32.
Anschluss 11/2" UM an Pumpengruppen und 1½" AG an Wärmeleitungsnetz. Wärmedämmung durch EPP-Isolierschale. Thermische Trennung von Vor- und Rücklaufkammer.
- Max. Durchfluss: 3m3/h
- Wärmeleistungsbedarf: 70kW (ΔT = 20 K)
Technische Daten
Ausführungen
| Type | | Artikel-Nr. |
| VB25/32-2 | für 2 Pumpengruppen | 10025900 |
| VB25/32-3 | für 3 Pumpengruppen | 10025901 |
| VB25/32-4 | für 4 Pumpengruppen | 10026672 |
| VB25/32-5 | für 5 Pumpengruppen | 10026931 |
| WH-VB20/25/32 | Wandhalter für VB20 und VB25/32 | 10026388 |
Downloads
-
Heating circuit distributor VB32-2 10025900 | 3D STEP
-
Heating circuit distributor VB32-3 10025901 | 3D STEP
-
Boiler manifolds | DWG | VB32-2
-
Boiler manifolds | DXF | VB32-2
-
Boiler manifolds | STEP | VB32-2
-
Boiler manifolds | DWG | VB32-3
-
Boiler manifolds | DXF | VB32-3
-
Boiler manifolds | STEP | VB32-3
-
Boiler manifolds | DWG | VB32-4
-
Boiler manifolds | DXF | VB32-4
-
Boiler manifolds | STEP | VB32-4
-
Boiler manifolds | DWG | VB32-5
-
Boiler manifolds | DXF | VB32-5
-
Boiler manifolds | STEP | VB32-5
