Lösung im Geschosswohnungsbau

Wohnungsstationen für Heizwärme und Trinkwasser

Zentrale oder dezentrale Trinkwasserversorgung – das ist hier die Frage! Bei einem Neubau in Berlin mit 40 Wohneinheiten entschied der Bauträger sich für die dezentrale Variante: Ein Blockheizkraftwerk im Keller in Kombination mit Wohnungsstationen versorgt die Einheiten verlässlich, sicher und kostengünstig mit Wärme sowie warmem und kaltem Trinkwasser. WATTS stattete das Gebäude mit 40 Wohnungsstationen aus der Serie HIU 2 aus.

Projektüberblick

Standort und Gestaltung

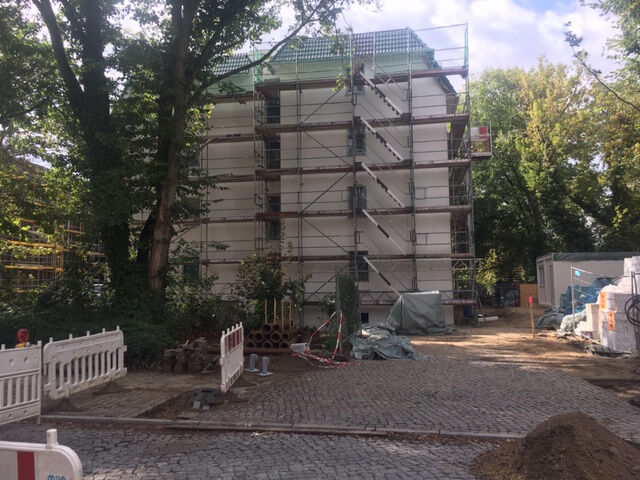

Im Berliner Bezirk Reinickendorf, im Norden der Metropole, plante eine große Berliner Wohnungsbaugesellschaft ein Gebäude mit rund 1.800 Quadratmetern auf vier Geschossen. Die 40 Ein- bis Dreizimmerwohnungen wurden für Betreutes Wohnen konzipiert und entsprechend barrierearm, zum Teil sogar barrierefrei, angelegt.

Unsere Lösung

Watts bot für das Effizienzhaus der Stufe KFW 40 Wohnungsstationen an, die eine dezentrale und hygienische Warmwasserbereitung sowie hydraulisch optimale Verteilung der Heizwärme ermöglichen.

Modulare Konfiguration

Individuell angepasste Wohnungsstationen

Gemeinsam mit dem Expertenteam konfigurierten die Planer die dezentrale Wohnungsstation aus der Serie HIU2, die modular aufgebaut ist. In Berlin kam die HIU 2 HKM für gemischte Heizkreise wie Flächenheizung zum Einsatz.

Zentrale Wärme, dezentrales Wasser

Systemaufbau

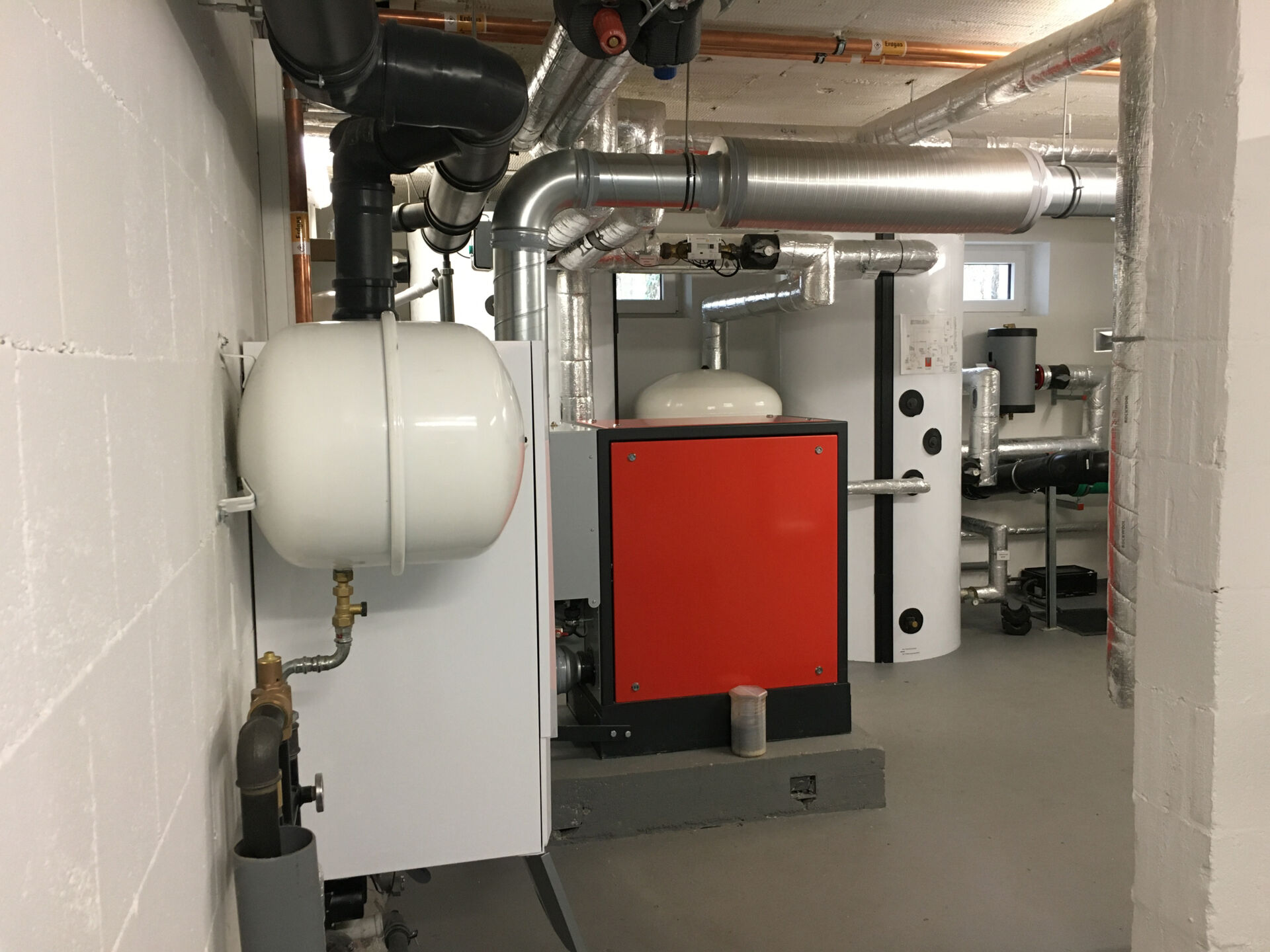

Die Wärme wird zentral bereitgestellt, in diesem Fall durch ein im Kellergeschoss angesiedeltes Blockheizkraftwerk. Über Wohnungsstationen in jeder Einheit erfolgt die zentrale Übergabe an die Fußbodenheizung, das Trinkwasser wird dezentral nach dem Durchlaufprinzip erhitzt. Sie erwärmt das Trinkwasser nur bei Bedarf, es muss nicht gespeichert werden.

Vorteile für Bewohner

Komfort und Präzision

Das Brauchwasser ist gradgenau temperierbar, und die Raumwärme, die die Fußbodenheizung abgibt, angenehm und wohlig.

Flexible Systemkonfiguration

Online-Konfigurator

Watts Wohnungsstationen sind modular aufgebaut, also flexibel anpassbar an jeden Bedarf in der Wohnungswirtschaft, und leicht konfigurierbar: Mit dem WATTS-Konfigurator geht das ganz einfach – mit dem Online-Tool wählt man die erforderlichen Wohnungsstationen und Komponenten für das Projekt aus, entweder individuell pro Wohneinheit oder als Gesamtprojekt für alle Wohneinheiten zusammen.

Schrankdesign und Installation

Montageoptionen

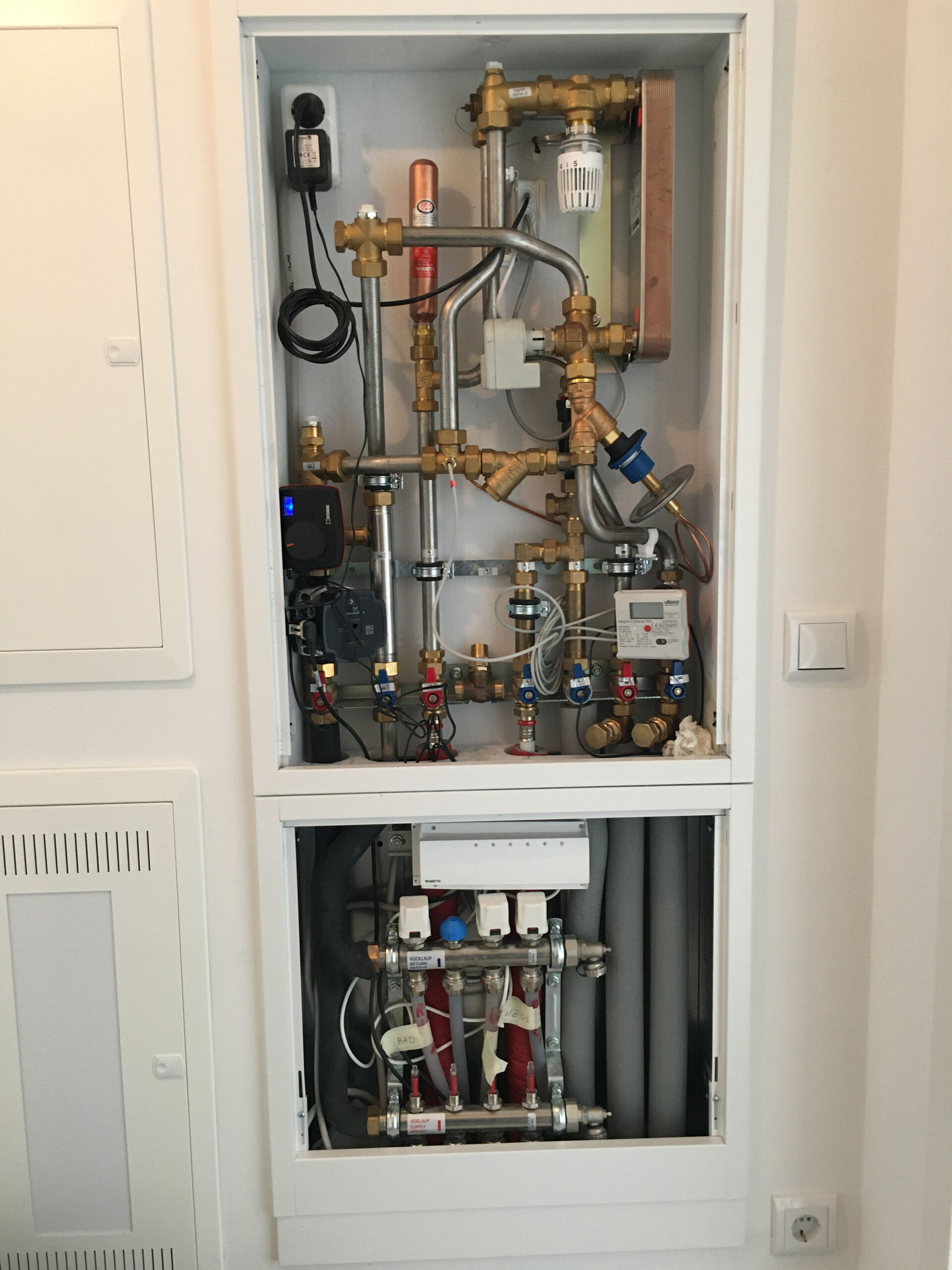

Die passenden Systemschränke sind in einer Auf- und in einer Unterputzvariante erhältlich, in unserem Beispielobjekt kam die Unterputzvariante zum Einsatz. Dank der Isolierung der Schränke nach GEG weist die Wohnungsstation nur geringe Wärmeverluste auf.

Technische Merkmale

Qualität und Materialien

Passstücke für Wärmemengen- und Kaltwasserzähler sind in den Wohnungsstationen bereits verbaut. Alle Rohre sind aus hochwertigem Edelstahl, die Armaturen aus Messing und übersichtlich angeordnet. Der Wärmenetzkreislauf ist vom Heiz- und Trinkwasserkreislauf durch einen Plattenwärmetauscher getrennt.
