SUPERSTATIC 440
Descripción

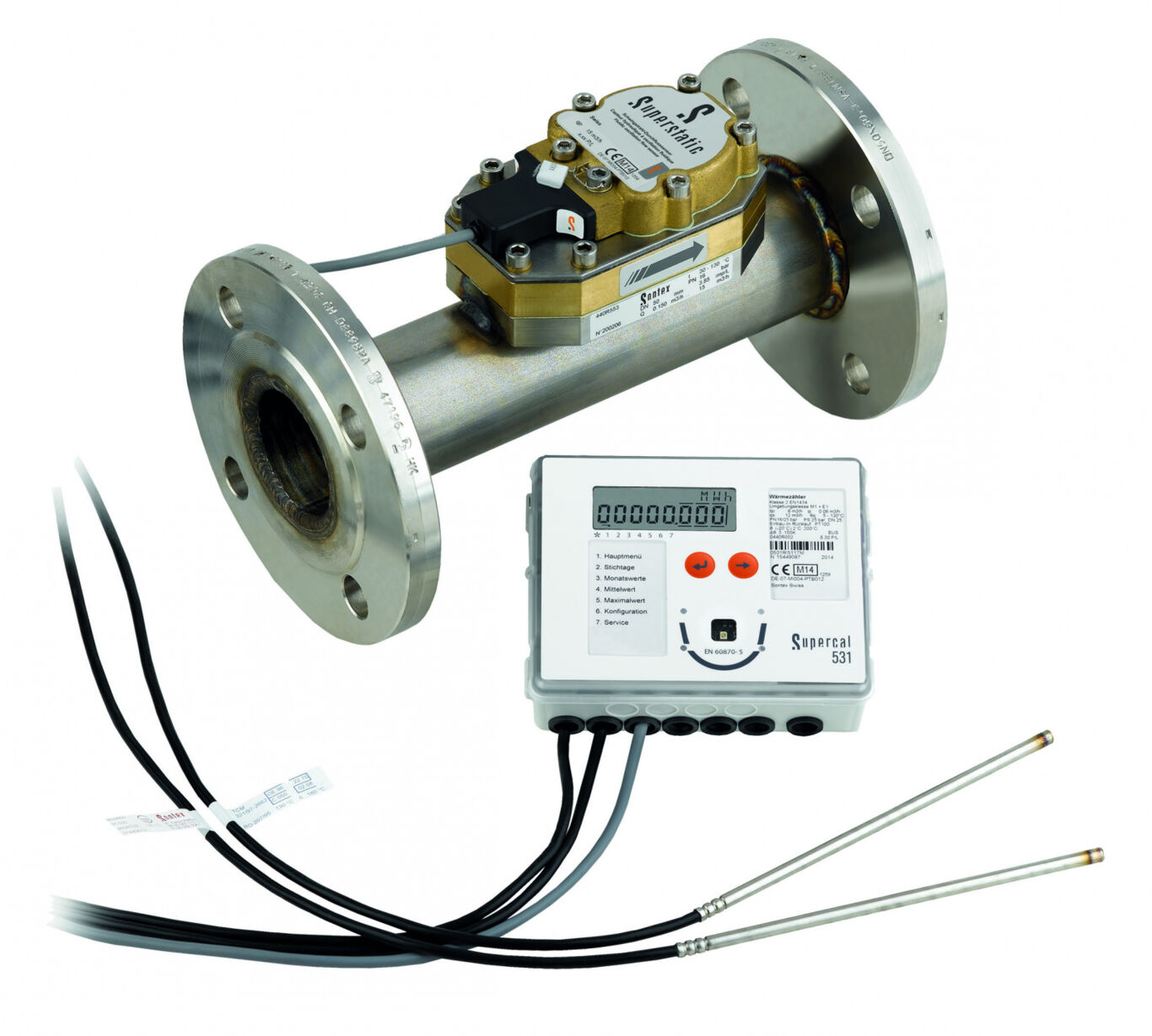

Contador estático del tipo de chorro oscilante para la contabilización de la energía térmica en las instalaciones de calefacción y refrigeración conforme con la norma EN1434, clase 2. Basado en el principio de medición mediante oscilación hdrodinámica, es compatible con una amplia gama de caudales y es idóneo a cualquier aplicación de telecalefacción y refrigeración o automatización de edifcios. El principio de oscilación hidrodinámica garantiza elevada estabilidad y repetibilidad para una medición fable y precisa del caudal y de la energía térmica. El contador se compone de: caudalímetro del tipo de chorro oscilante, unidad de contabilización Supercal 531 y par de sondas de temperatura.
Puede utilizarse incluso para la medición de agua mezclada con glicol en instalaciones de energía solar (valor de compensación confgurable en la unidad de contabilización Supercal 531 suministrada junto con el contador volumétrico).
- cabezal de medición intercambiable;
- línea completa de tubos de G 3/4" a DN 125;
- materiales resistentes a la corrosión;
- grado de protección del caudalímetro IP68;
- acoplamientos roscados y bridados;
- No requiere de tramo de tubo rectilíneo hasta DN 40;
- No cuenta con componentes mecánicos de movimiento ( Hélices u otros sistemas ), por lo tanto tiene garantizada una buena resistencia al desgaste;
- No le afecta la suciedad en su interior;
- Garantiza una medición estable;
- La posición de montaje es indiferente , puede montarse en cualquier posición;
- Rango dinámico:
- 1:100 por qp 1 – 25 m3/h
- 1:50 por qp 40 – 400 m3/h
- 1:25 por qp 800 – 1500 m3/h
- Toma de señal directa por señal de impulsos sin reflectores;
- Medición independiente del fluido calorífco;
- Medición estable en el tiempo, preciso y fable inculuso con agua de mala calidad
Características técnicas
Código de la pieza
| Código | Descripción | DN | PN | Qn (m3/h) |
| 0440L1-20R | 110mm, Radio, MID, latón | G 3/4" | - | 1,0 |
| 0440L2-20R | 110mm, Radio, MID, latón | G 3/4" | - | 1,5 |
| 0440L5-25R | 190mm, Radio, MID, latón | G 1" | 16/25 | 2,5 |
| 0440L7-32R | 260mm, Radio, MID, latón | G 1.1/4" | 16/25 | 6,0 |
| 0440L8-50R | 300mm, Radio, MID, latón | G 2" | 16/25 | 10 |
| 0440LA-25R | 260mm, Radio, MID, latón | 25 | 16/25 | 6,0 |
| 0440LB-40R | 300mm, Radio, MID, latón | 40 | 16/25 | 10 |
| 0440FC-50R | 270mm, Radio, MID, hierro fundido | 50 | 16/25 | 15 |
| 0440FD-65R | 300mm, Radio, MID, hierro fundido | 65 | 16/25 | 25 |
| 0440FF-80R | 300mm, Radio, MID, hierro fundido | 80 | 16/25 | 40 |
| 0440FH-100R | 360 mm, Radio, MID, hierro fundido | 100 | 16 | 60 |
| 0440FJ-125R | 250 mm, Radio, MID, hierro fundido | 125 | 16 | 100 |
| 0440FL-150R | 300 mm, Radio, MID, hierro fundido | 150 | 16 | 150 |
| | | | | |
| 0440L1-20M | 110mm, M-Bus, MID, latón | G 3/4" | - | 1,0 |
| 0440L2-20M | 110mm, M-Bus, MID, latón | G 3/4" | - | 1,5 |
| 0440L5-25M | 190mm, M-Bus, MID, latón | G 1" | 16/25 | 2,5 |
| 0440L7-32M | 260mm, M-Bus, MID, latón | G1-1/4" | 16/25 | 6,0 |
| 0440L8-50M | 300mm, M-Bus, MID, latón | G 2" | 16/25 | 10 |
| 0440LA-25M | 260mm, M-Bus, MID, latón | 25 | 16/25 | 6,0 |
| 0440LB-40M | 300mm, M-Bus, MID, latón | 40 | 16/25 | 10 |
| 0440FC-50M | 270mm, M-Bus, MID, hierro fundido | 50 | 16/25 | 15 |
| 0440FD-65M | 300mm, M-Bus, MID, hierro fundido | 65 | 16/25 | 25 |
| 0440FF-80M | 300mm, M-Bus, MID, hierro fundido | 80 | 16/25 | 40 |
| 0440FH-100M | 360 mm, M-Bus, MID, hierro fundido | 100 | 16 | 60 |
| 0440FJ-125M | 250 mm, M-Bus, MID, hierro fundido | 125 | 16 | 100 |
| 0440FL-150M | 300 mm, M-bus, MID, hierro fundido | 150 | 16 | 150 |
