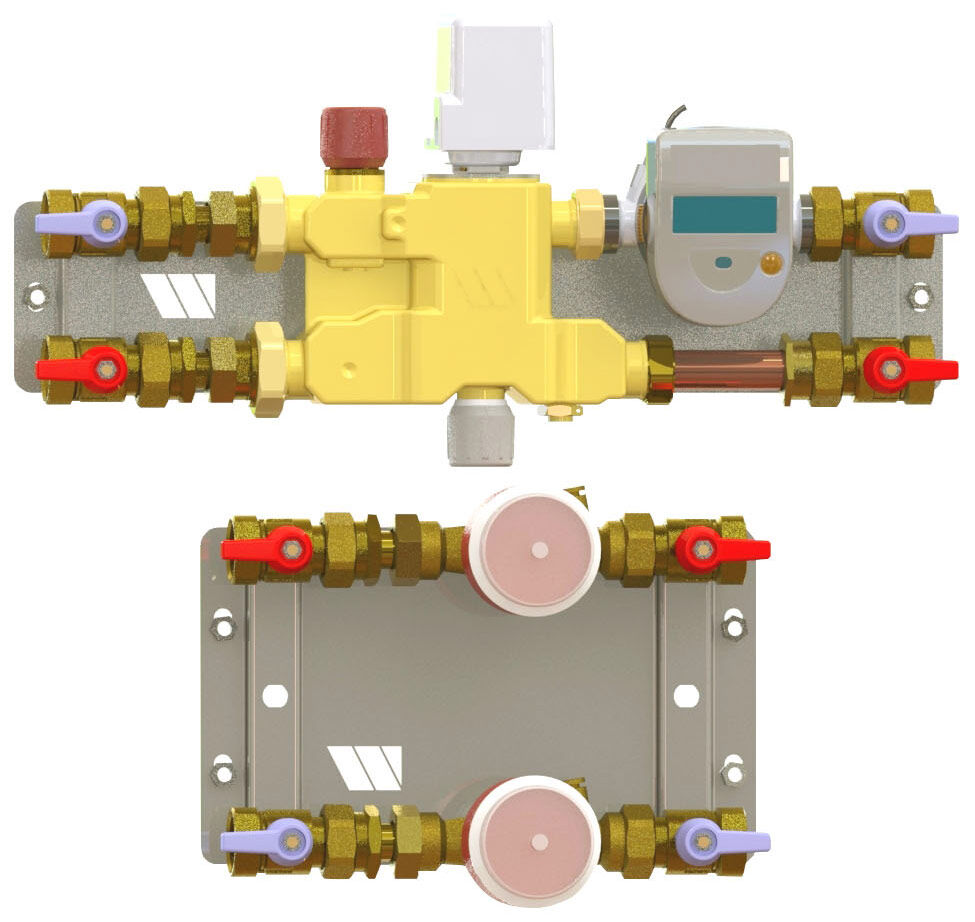

DOMOCOMPACT FAMILY BASIC con armazón abierto
DOMOCOMPACT FAMILY BASIC con armazón abierto
Descripción
Módulo para la termorregulación y la medición de la energía térmica de un solo usuario y
contabilización de los consumos de agua sanitaria (caliente, fría y dual) con caudales entre 800-2000 l/h. El módulo está premontado en un armazón abierto de diseño compacto. El módulo puede recibir las entradas principales de las columnas montantes en uno cualquiera de los cuatro lados. Se debe respetar el sentido del flujo requerido por el contador volumétrico de caudal.
Una válvula multifuncional PATENTE WATTS en latón cumple la función de termorregulación y
equilibrado y se compone de:
- válvula de zona de 3 vías con actuador electrotérmico alimentado por red de 24 VAC o 230 VAC y microinterruptor auxiliar normalmente abierto (Serie ETE) acoplado con válvula de regulación by-pass;
- fltro de protección contra las impurezas con malla de acero extraíble;
- dispositivo de regulación y equilibrado;
Sección para la medición de la energía (calefacción y refrigeración)
- contador de energía de la Serie Supercal 739 con contador volumétrico de turbina del tipo de chorro único o bien de la Serie Superstatic 789 basado en el principio de oscilación hidrodinámica (opcional);
- sondas de temperatura Pt500;
- posibilidad de medición a distancia mediante protocolo M-Bus (conforme con la norma EN1434) o radiofrecuencia (bidireccional, 433 Mhz, 10mW);
- alimentación por batería (12+1 años de vida útil).
- contador volumétrico de turbina del tipo de chorro único (Serie WMT), conforme con la Directiva MID MI001, con válvula de retención incorporada (AFS y ACS);
- contador volumétrico adicional para agua dual conforme con la Directiva MID MI001.
El módulo es de fácil mantenimiento gracias a la presencia de válvulas de bola de cierre, ubicadas
aguas arriba y/o aguas abajo de cada sección del circuito y montadas con los contadores volumétricos mediante específcos racores extensibles.
El módulo puede instalarse horizontal y/o vertical.
Se suministra con aislamiento y tubos de prelavado para todos los modelos.
Acoplamientos de 1" hembra para la sección de calefacción.
Acoplamientos de 1" hembra para la sección de agua sanitaria.
Características técnicas
Código de la pieza
ARMAZÓN | BLOQUE DE CONTACTO | COMPLETO ARMAZÓN ABIERTO |
DIMA-DCFAE | DCBF-EAM1 | DCBF-DAEAM1 |
DIMA-DCFAE1 | DCBF-E1AM1 | DCBF-DAE1AM1 |
DIMA-DCFAE2 | DCBF-E2AM1 | DCBF-DAE2AM1 |
DIMA-DCFAE3 | DCBF-E3AM1 | DCBF-DAE3AM1 |
DIMA-DCFCE | DCBF-EAR1 | DCBF-DAEAR1 |
DIMA-DCFCE1 | DCBF-E1AR1 | DCBF-DAE1AR1 |
DIMA-DCFCE2 | DCBF-E2AR1 | DCBF-DAE2AR1 |
DIMA-DCFCE3 | DCBF-E3AR1 | DCBF-DAE3AR1 |
DCBF-EBM1 | DCBF-DAEBM1 | |
DCBF-E1BM1 | DCBF-DAE1BM1 | |
DCBF-E2BM1 | DCBF-DAE2BM1 | |
DCBF-E3BM1 | DCBF-DAE3BM1 | |
DCBF-EBR1 | DCBF-DAEBR1 | |
DCBF-E1BR1 | DCBF-DAE1BR1 | |
DCBF-E2BR1 | DCBF-DAE2BR1 | |
DCBF-E3BR1 | DCBF-DAE3BR1 | |
DCBF-EAM1U | DCBF-DAEAM1U | |
DCBF-E1AM1U | DCBF-DAE1AM1U | |
DCBF-E2AM1U | DCBF-DAE2AM1U | |
DCBF-E3AM1U | DCBF-DAE3AM1U | |
DCBF-EAR1U | DCBF-DAEAR1U | |
DCBF-E1AR1U | DCBF-DAE1AR1U | |
DCBF-E2AR1U | DCBF-DAE2AR1U | |
DCBF-E3AR1U | DCBF-DAE3AR1U | |
DCBF-EBM1U | DCBF-DAEBM1U | |
DCBF-E1BM1U | DCBF-DAE1BM1U | |
DCBF-E2BM1U | DCBF-DAE2BM1U | |
DCBF-E3BM1U | DCBF-DAE3BM1U | |
DCBF-EBR1U | DCBF-DAEBR1U | |
DCBF-E1BR1U | DCBF-DAE1BR1U | |
DCBF-E2BR1U | DCBF-DAE2BR1U | |
DCBF-E3BR1U | DCBF-DAE3BR1U |
