Descripción

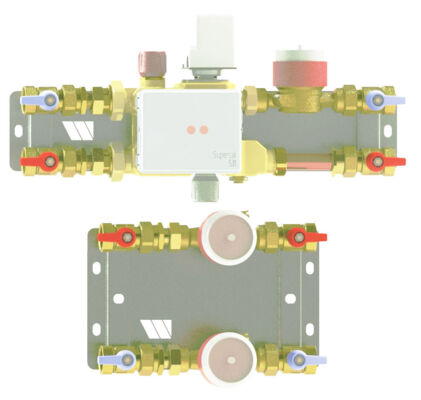

Módulo para la termorregulación y la medición de la energía térmica de un solo usuario y contabilización de los consumos de agua sanitaria (caliente, fría y dual) con caudales entre 800-2000 l/h. El módulo está premontado en un armazón abierto de diseño compacto. El módulo puede recibir las entradas principales de las columnas montantes en uno cualquiera de los cuatro lados. Se debe respetar el sentido del flujo requerido por el contador volumétrico de caudal.
Una válvula multifuncional PATENTADA WATTS en latón cumple la función de termorregulación y
equilibrado compuesto por:

  • válvula de zona de 3 vías con actuador electrotérmico alimentado por red de 24 VAC o 230 VAC y microinterruptor auxiliar normalmente abierto (Serie ETE) acoplado con una válvua de regulación by-pass;
  • fltro de protección contra las impurezas con malla de acero extraíble;
  • dispositivo de regulación y equilibrado;

El módulo se compone de:
Sección para la medición de la energía (calefacción y refrigeración)
  • contador de energía de la Serie Supercal 531 con sondas de temperatura Pt500
  • contador volumétrico de turbina del tipo de chorro único (Serie WMT) conforme con la Directiva MID MI004
Contador de energía con posibilidad de medición a distancia mediante protocolo M-Bus (conforme
con EN1434) o radiofrecuencia (bidireccional, 433 Mhz 10mW). Se alimenta por batería o bien por red de 220VAC o 24 VAC (todas las opciones dependen de las exigencias de la instalación).
Dispone de salidas digitales (energía y volumen) para la conexión directa con los sistemas de
almacenamiento centralizado de datos. Bajo pedido, puede disponer de otros sistemas de
transmisión (salidas analógicas 4-20mA, 0-10Vcc, módulos relé, RS22).
Sección para la medición del agua sanitaria caliente y fría (ACS y AFS) y agua dual (AD)
  • contador volumétrico de turbina del tipo de chorro único (Serie WMT), conforme con la Directiva MID MI001, con válvula de retención incorporada (AFS y ACS)
  • contador volumétrico adicional para agua dual conforme con la Directiva MID MI001
Uno o más contadores volumétricos de turbina del tipo de chorro único (Serie WMT) miden el caudal de los circuitos de agua sanitaria caliente o fría (Qn=4,0).
El módulo es de fácil mantenimiento gracias a la presencia de válvulas de bola de cierre, ubicadas
aguas arriba y aguas abajo de cada sección del circuito y montadas con contadores volumétricos mediante racores extensibles especiales.
El módulo puede instalarse horizontal y/o vertical.
Se suministra con aislamiento y tubos de prelavado para todos los modelos.
Acoplamientos de 1" hembra para la sección de calefacción.
Acoplamientos de 1" hembra para la sección de agua sanitaria

Características técnicas

Código de la pieza

ARMAZÓN
 BLOQUE DE CONTACTO COMPLETO
ARMAZÓN ABIERTO
DIMA-DCFAE DCF-EAM1 DCF-DAEAM1
DIMA-DCFAE1 DCF-E1AM1 DCF-DAE1AM1
DIMA-DCFAE2 DCF-E2AM1 DCF-DAE2AM1
DIMA-DCFAE3 DCF-E3AM1 DCF-DAE3AM1
DIMA-DCFCE DCF-EAM2 DCF-DAEAM2
DIMA-DCFCE1 DCF-E1AM2 DCF-DAE1AM2
DIMA-DCFCE2 DCF-E2AM2 DCF-DAE2AM2
DIMA-DCFCE3 DCF-E3AM2 DCF-DAE3AM2
DCF-EAR1 DCF-DAEAR1
DCF-E1AR1 DCF-DAE1AR1
DCF-E2AR1 DCF-DAE2AR1
DCF-E3AR1 DCF-DAE3AR1
DCF-EAR2 DCF-DAEAR2
DCF-E1AR2 DCF-DAE1AR2
DCF-E2AR2 DCF-DAE2AR2
DCF-E3AR2 DCF-DAE3AR2
DCF-EBM1 DCF-DAEBM1
DCF-E1BM1 DCF-DAE1BM1
DCF-E2BM1 DCF-DAE2BM1
DCF-E3BM1 DCF-DAE3BM1
DCF-EBM3 DCF-DAEBM3
DCF-E1BM3 DCF-DAE1BM3
DCF-E2BM3 DCF-DAE2BM3
DCF-E3BM3 DCF-DAE3BM3
DCF-EBR1 DCF-DAEBR1
DCF-E1BR1 DCF-DAE1BR1
DCF-E2BR1 DCF-DAE2BR1
DCF-E3BR1 DCF-DAE3BR1
DCF-EBR3 DCF-DAEBR3
DCF-E1BR3 DCF-DAE1BR3
DCF-E2BR3 DCF-DAE2BR3
DCF-E3BR3 DCF-DAE3BR3
