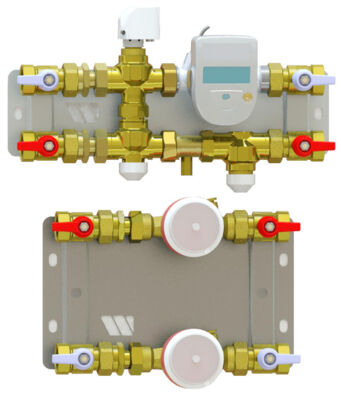

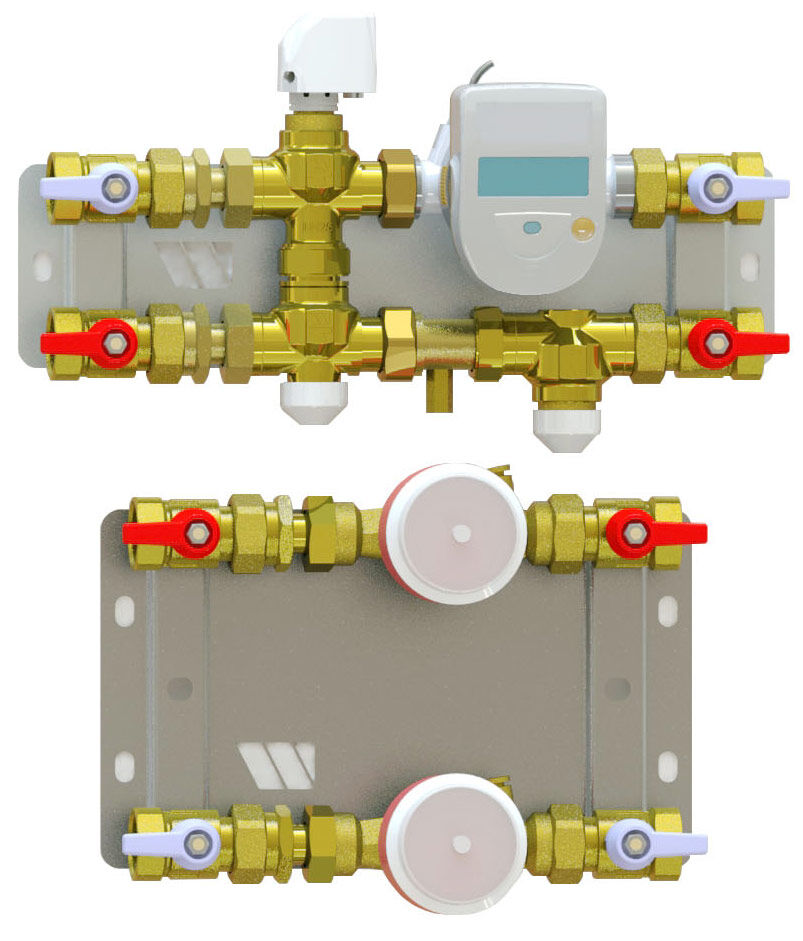

DOMOCOMPACT MY HOME BASIC con armazón abierto
DOMOCOMPACT MY HOME BASIC con armazón abierto
Descripción
Módulo para la termorregulación y la medición de la energía térmica para usuarios con necesidad de caudales hasta 800 l/h y de contabilización de los consumos de agua sanitaria (caliente, fría y dual).
El módulo está premontado en un armazón de chapa.
Se debe respetar el sentido del flujo requerido por el contador de caudal volumétrico.
El módulo se compone de:
Sección para la medición de la energía (calefacción y refrigeración)
- contador de energía de la Serie Supercal 739 con contador volumétrico de turbina del tipo de chorro único o bien de la Serie Superstatic 789 basado en el principio de oscilación hidrodinámica (opcional);
- sondas de temperatura Pt500;
- posibilidad de medición a distancia mediante protocolo M-Bus (conforme con la norma EN1434) o radiofrecuencia (bidireccional, 433 Mhz, 10mW);
- alimentación por batería (12+1 años de vida útil).
- contador volumétrico de turbina del tipo de chorro único (Serie WMT) conforme con la Directiva MID MI001 (AFS y ACS);
- contador volumétrico adicional para agua dual conforme con la Directiva MID MI001 con transmisión mediante protocolo M-Bus o radiofrecuencia.
El módulo puede instalarse horizontal y/o verticalmente.
Se suministra con aislamiento y tubos de prelavado para todos los modelos.
Acoplamientos de 1" hembra para la sección de calefacción.
Acoplamientos de 1" hembra para la sección de agua sanitaria.
Características técnicas
Código de la pieza
ARMAZÓN | BLOQUE DE CONTACTO | COMPLETO ARMAZÓN ABIERTO |
DIMA-DCHAE | DCBH-EAM1 | DCBH-DAEAM1 |
DIMA-DCHAE1 | DCBH-E1AM1 | DCBH-DAE1AM1 |
DIMA-DCHAE2 | DCBH-E2AM1 | DCBH-DAE2AM1 |
DIMA-DCHAE3 | DCBH-E3AM1 | DCBH-DAE3AM1 |
DIMA-DCHCE | DCBH-EAM1U | DCBH-DAEAM1U |
DIMA-DCHCE1 | DCBH-E1AM1U | DCBH-DAE1AM1U |
DIMA-DCHCE2 | DCBH-E2AM1U | DCBH-DAE2AM1U |
DIMA-DCHCE3 | DCBH-E3AM1U | DCBH-DAE3AM1U |
DCBH-EAR1 | DCBH-DAEAR1 | |
DCBH-E1AR1 | DCBH-DAE1AR1 | |
DCBH-E2AR1 | DCBH-DAE2AR1 | |
DCBH-E3AR1 | DCBH-DAE3AR1 | |
DCBH-EAR1U | DCBH-DAEAR1U | |
DCBH-E1AR1U | DCBH-DAE1AR1U | |
DCBH-E2AR1U | DCBH-DAE2AR1U | |
DCBH-E3AR1U | DCBH-DAE3AR1U | |
DCBH-EBM1 | DCBH-DAEBM1 | |
DCBH-E1BM1 | DCBH-DAE1BM1 | |
DCBH-E2BM1 | DCBH-DAE2BM1 | |
DCBH-E3BM1 | DCBH-DAE3BM1 | |
DCBH-EBM1U | DCBH-DAEBM1U | |
DCBH-E1BM1U | DCBH-DAE1BM1U | |
DCBH-E2BM1U | DCBH-DAE2BM1U | |
DCBH-E3BM1U | DCBH-DAE3BM1U | |
DCBH-EBR1 | DCBH-DAEBR1 | |
DCBH-E1BR1 | DCBH-DAE1BR1 | |
DCBH-E2BR1 | DCBH-DAE2BR1 | |
DCBH-E3BR1 | DCBH-DAE3BR1 | |
DCBH-EBR1U | DCBH-DAEBR1U | |
DCBH-E1BR1U | DCBH-DAE1BR1U | |
DCBH-E2BR1U | DCBH-DAE2BR1U | |
DCBH-E3BR1U | DCBH-DAE3BR1U |
