Descripción

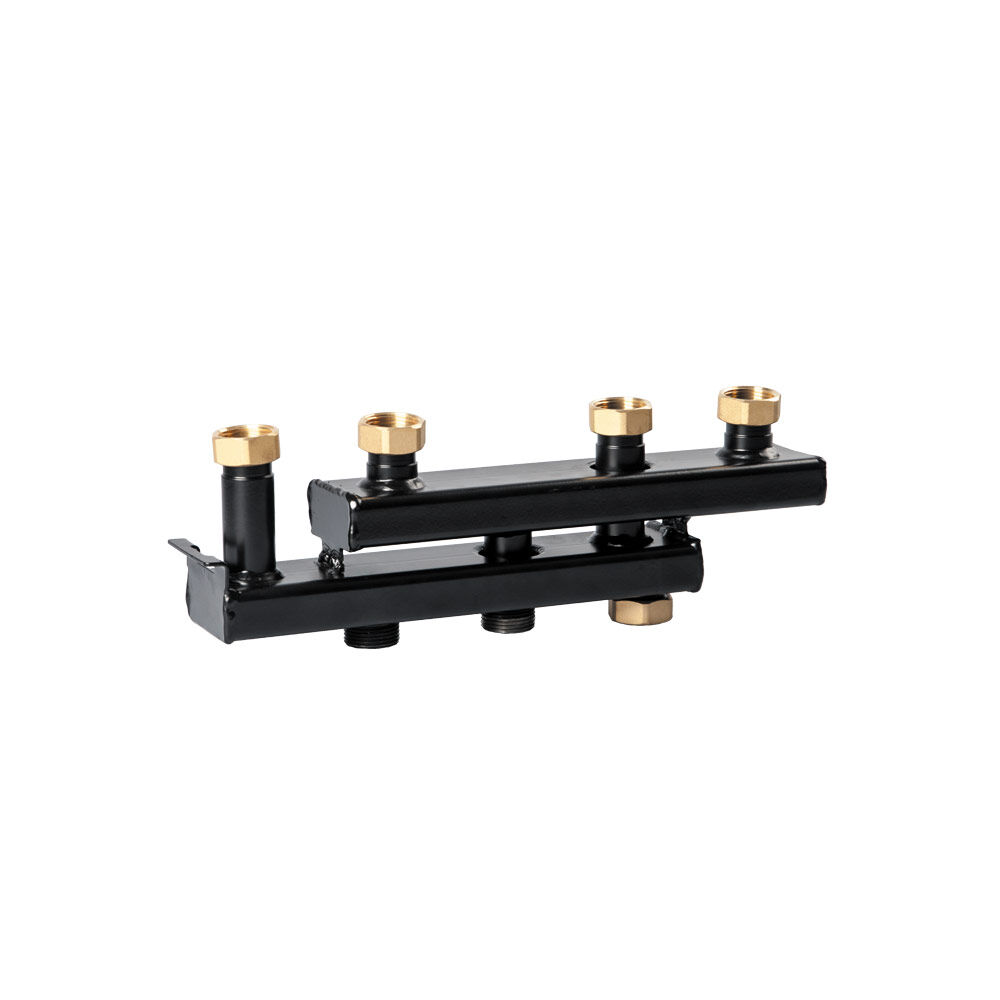

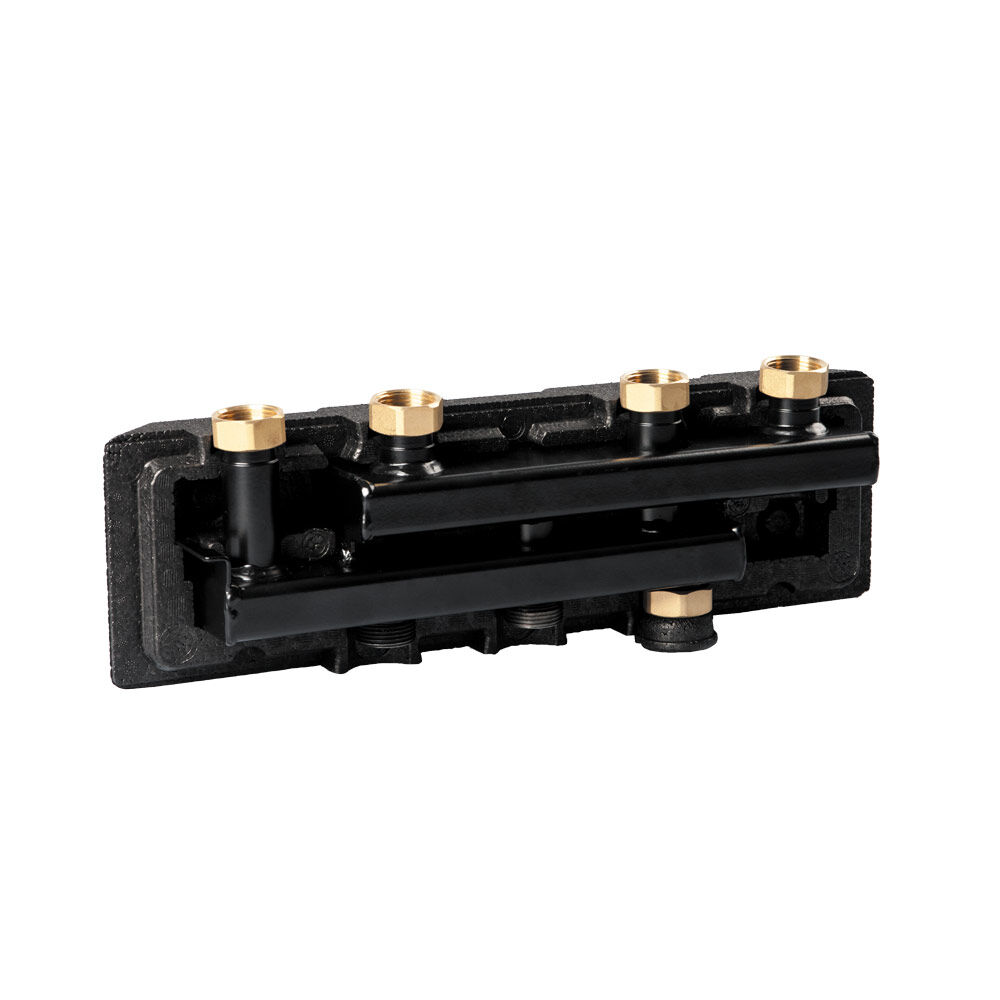

Colector compacto DN20 para 2 o 3 grupos de bombeo HK20 o HKM20, separación térmica entre línea de impulsión y de retorno. Caja de aislamiento en EPP conforme con el reglamento EnEV (Reglamento alemán en materia de ahorro de energía).
- Diámetro nominal: DN20
- Distancia entre ejes: 90 mm
- Acoplamiento: tuerca de acoplamiento de 1" con los grupos de bombeo, 1" M con el circuito primario
- Colector: tubo de acero con revestimiento anticorrosión
- Tuerca de acoplamiento: CW617N
- Tapón estanco: CW617N
- Junta plana: AFM 34/2"
- Caja de aislamiento térmico: EPP
Características técnicas
Código de la pieza
| Tipo | Descripción | Código |
| VB20-2 | 2 circuitos de calefacción | 10077395 |
| VB20-3 | 3 circuitos de calefacción | 10077396 |
| WH-VB20/VB32 | soportes para VB20/VB32 | 10026388 |
Downloads
-
Boiler manifold VB20-2, part no. 10077395 | DWG
-
Boiler manifold VB20-2, part no. 10077395 | DXF
-
Boiler manifold VB20-2, part no. 10077395 | STEP
-
Boiler manifold VB20-2, part no. 10077395 | STP
-
Boiler manifold VB20-3, part no. 10077396 | DWG
-
Boiler manifold VB20-3, part no. 10077396 | DXF
-
Boiler manifold VB20-3, part no. 10077396 | STEP
-
Boiler manifold VB20-3, part no. 10077396 | STP
