AB Protection AB Easybreak AB 15 ET AB 20
Description
Les disconnecteurs EasyBreak AB de Watts pour la classe de fluides 5 sont tout particulièrement conçus pour une application dans un circuit d'eau potable. L'eau potable coule dans le réservoir en MDPE par le biais d'un robinet à flotteur mécanique. Une ou plusieurs pompes en inox multicellulaires, immergées dans le réservoir, ou montées horizontalement ou verticalement à côté du réservoir, mettent à nouveau l'eau sous pression et la pompent au débit requis vers votre machine ou vos utilisateurs. Le régulateur ajouté assure automatiquement le fonctionnement et la protection de la pompe.
Normalisation
La protection AB EasyBreak est conçue conformément aux normes EN 1717 et NEN-EN 13077.
Spécifications d'installation
Installez cette Break Unit conformément aux fiches techniques 3.8 et 4.1. Capacité réservoir : Standard 105 et 210 litres. Température max. fluide : 40 ºC. Nbr. max de démarrages : 20 par heure. Alimentation : 1 x 230 V 50 Hz (autre tension sur demande). Régulation : Marche/arrêt ou régulation de fréquence. Nombre de pompes : Standard 1 ou 2. Sur mesure jusqu'à 4 pompes. Réservoir : MDPE. Matériau corps de pompe : Acier inoxydable (inox). Agréments : Belgaqua.
EASYBREAK AB 15 - 105L - ES 3/4 BASIC (1 POMPE)

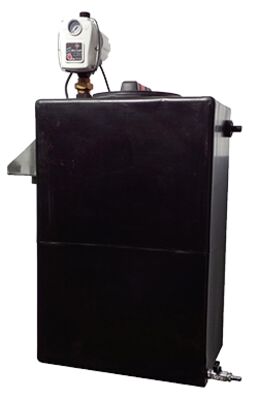

Break Unit en MDPE noir de 105 litres (capacité utilisable de 75 litres) avec robinet membrane à flotteur 1/2", trop-plein conforme à la norme EN 13077 en inox et vidange de 50 mm, trou d'homme de 8" et robinet de purge 1/2" avec about pour tuyau flexible. La Break Unit intègre une pompe submersible multicellulaire en inox Flowmotion de type ES 3/4 d'une capacité de 3 m3/h pour une hauteur totale de charge de 3 bar, avec régulateur automatique Briotank protégeant la pompe contre un fonctionnement à sec, et petit réservoir. Raccord de pression appareil : 1".
EASYBREAK AB 20 - 105L - ES 5/4 BASIC (1 POMPE)
Identique à l'Easybreak AB 15 - 105L - ES 3/4 mais avec un robinet membrane à flotteur 3/4" et une pompe submersible multicellulaire en inox Flowmotion de type ES 5/4 d'une capacité de 5,5 m3/h pour une hauteur totale de charge de 3 bar.
EASYBREAK AB 15 - 105L - 2ES 3/4 DRIVE (1 POMPE + 1 POMPE DE SECOURS)
Identique à l'Easybreak AB 15 - 105L - ES 3/4, mais avec 2 pompes submersibles multicellulaires en inox Flowmotion de type ES 3/4 d'un débit unitaire de 3 m3/h pour une hauteur totale de charge de 3 bar, avec 2 variateurs de fréquence Sirio protégeant la pompe contre un fonctionnement à sec. La pression fournie au robinet est quasiment constante, quelle que soit la demande. En cas de défaillance d’une pompe, l’appareil passe automatiquement à l’autre pompe. Raccord de pression : 1".
EASYBREAK AB 20 - 210L - 2ES 5/4 DRIVE (2 POMPES)
Identique à l'AB Easybreak AB 15 - 105L - ES 5/4, mais avec une capacité de 210 litres (capacité utilisable de 150 litres) et équipée d'un robinet membrane à flotteur 3/4". La Break Unit intègre 2 pompes submersibles multicellulaires en inox Flowmotion de type ES 5/4 chacune d'une capacité de 5,5 m3/h pour une hauteur totale de charge de 3 bar, avec 2 variateurs de fréquence Sirio protégeant la pompe contre un fonctionnement à sec. La pression fournie au robinet est quasiment constante, quelle que soit la demande. En cas de défaillance d’une pompe, l’appareil passe automatiquement à l’autre pompe. En cas d’une grande consommation d’eau, les deux pompes fonctionnent ensemble. Raccord de pression : 6/4".
Les pompes doivent être protégées par un coupe-circuit de 10 A et un disjoncteur différentiel de 30 mA (inclus dans les installations comportant deux pompes).
Caractéristiques
Références
Référence | Type | Pompe | Taille raccord | Lo x La x h | UE |
310100004 | AB15-105L-ES 3/4" | 1 | 1/2" | 700 x 300 x 1000 | 1 |
310100005 | AB20-105L-ES 3/4" | 1 + pompe de secours | 1/2" | 700 x 300 x 1000 | 1 |
310100006 | AB15-105L-2ES 5/4" Drive | 1 + pompe de secours | 3/4" | 700 x 300 x 1500 | 1 |
310100007 | AB20-210L-2ES 5/4" | 2 | 3/4" | 830 x 300 x 1900 | 1 |
