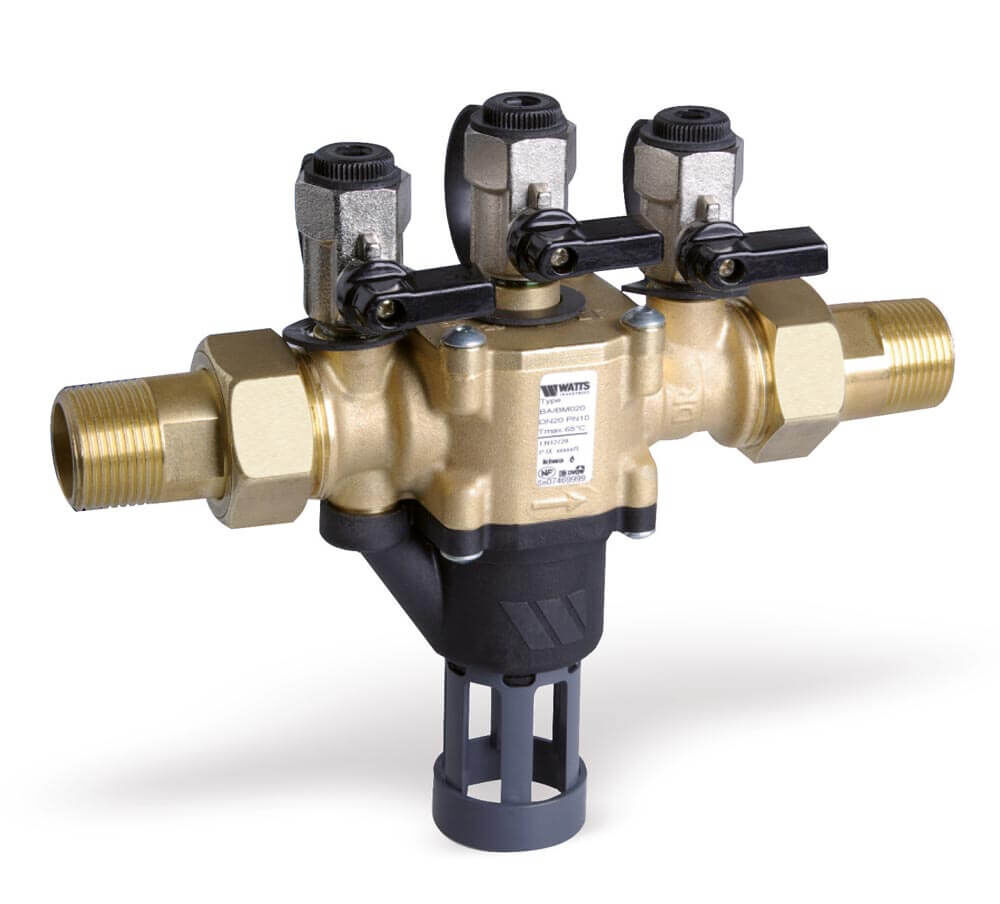

Disconnecteur BA BM (DN15 - DN50)
Description
La nouvelle gamme BA BM a été développée parallèlement à la gamme BA BS pour répondre à la nouvelle législation européenne ainsi qu’aux spécifications pour dispositifs de protection anti-reflux en vue de protéger les installations d’eau potable contre le reflux de fluides de classe de danger 4, tels que définis dans la norme EN 1717 et les fiches techniques 3.8.
Normalisation
Le dispositif BA BM a été développé conformément aux normes EN 1717 et EN 12729.
Spécifications d'installation
Installez le BA BM conformément à la fiche technique 3.8.
Exigences relatives à l'installation
L'appareil BA est posé horizontalement, et son évacuation est tournée vers le bas. Le disconnecteur BA ne doit jamais être immergé. Installez le disconnecteur BA en un lieu facile d'accès raccordé aux égouts.
- Corps : laiton.
- Corps vanne de décharge : matière plastique. 1er et 2ème dispositifs de non-retour : matière plastique.
- Joint : caoutchouc.
- Entonnoir : plastique.
- Embouts : laiton.
- Pression de service max. : PN 10 (10 bar).
- Température nominale de service : 65 °C.
- Température de pic : 90 °C pendant 1h par jour.
- Agréments : Kiwa, WRAS, DVGW, NF, Belgaqua, UNI, Sitac, SVGW, SINTEF, ETA.
Caractéristiques
Références
Référence | Type | Passage (DN) | UE |
405015310 | BA BM 015 | 15 | 1 |
405020310 | BA BM 020 | 20 | 1 |
405025310 | BA BM 025 | 25 | 1 |
405032310 | BA BM 032 | 32 | 1 |
405040310 | BA BM 040 | 40 | 1 |
405050310 | BA BM 050 | 50 | 1 |

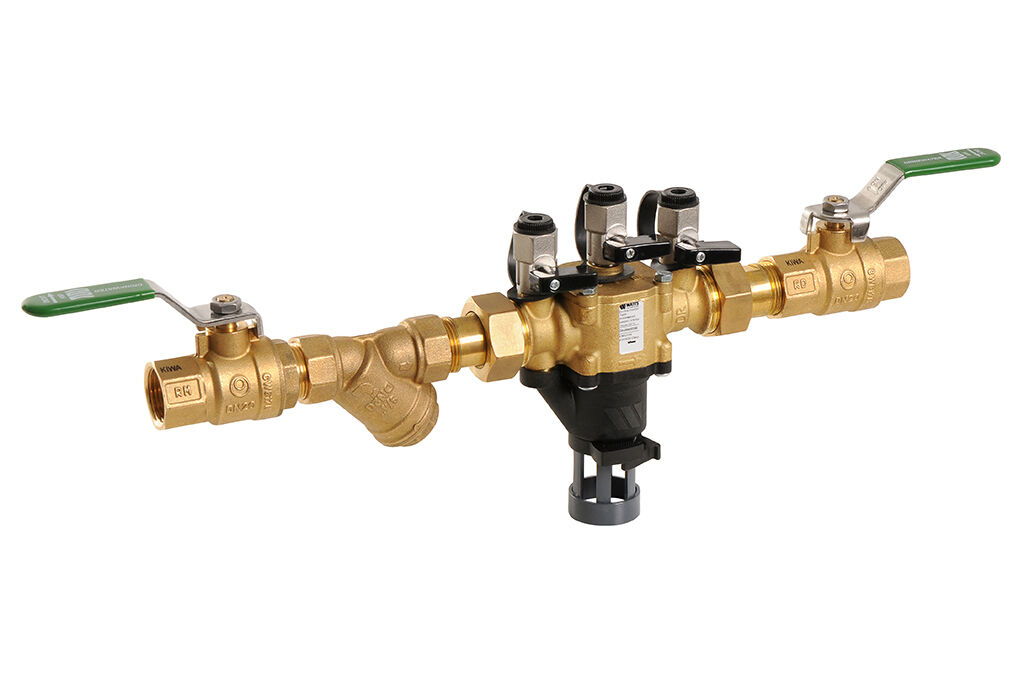

Référence | Type | Passage (DN) | UE |
405015311 | BA BM 015 Unit | 15 | 1 |
405020311 | BA BM 020 Unit | 20 | 1 |
405025311 | BA BM 025 Unit | 25 | 1 |
405032311 | BA BM 032 Unit | 32 | 1 |
405040311 | BA BM 040 Unit | 40 | 1 |
405050311 | BA BM 050 Unit | 50 | 1 |
Téléchargements
- Certificat KIWA UK 2009701 disconnecteur BA BM
- Certificat ACS | Disconnecteur BA-BM
- Certificat KIWA | Disconnecteur BA-BM et BA-BS
- Certificat VERITAS disconnecteur BA-BM
- Declaration of Conformity for Fire Protection | BABM - BA4760
- Certificat BELGAQUA | BA-BM
- Declaration of Conformity | BABM
- Certificat DVGW | Disconnecteur BA-BM
- Certificat CSTB 412-M1-19/3 | disconnecteur BA, CAa, CAb; clapets de non reour antipollution EA
- Certificat SINTEF disconnecteur BA BM - BA BS
- Certificat SVGW disconnecteur BA BM
- Product certification | BABM
- Certificat ETA VA 1.57/20243 | disconnecteur BA-BM
