Description

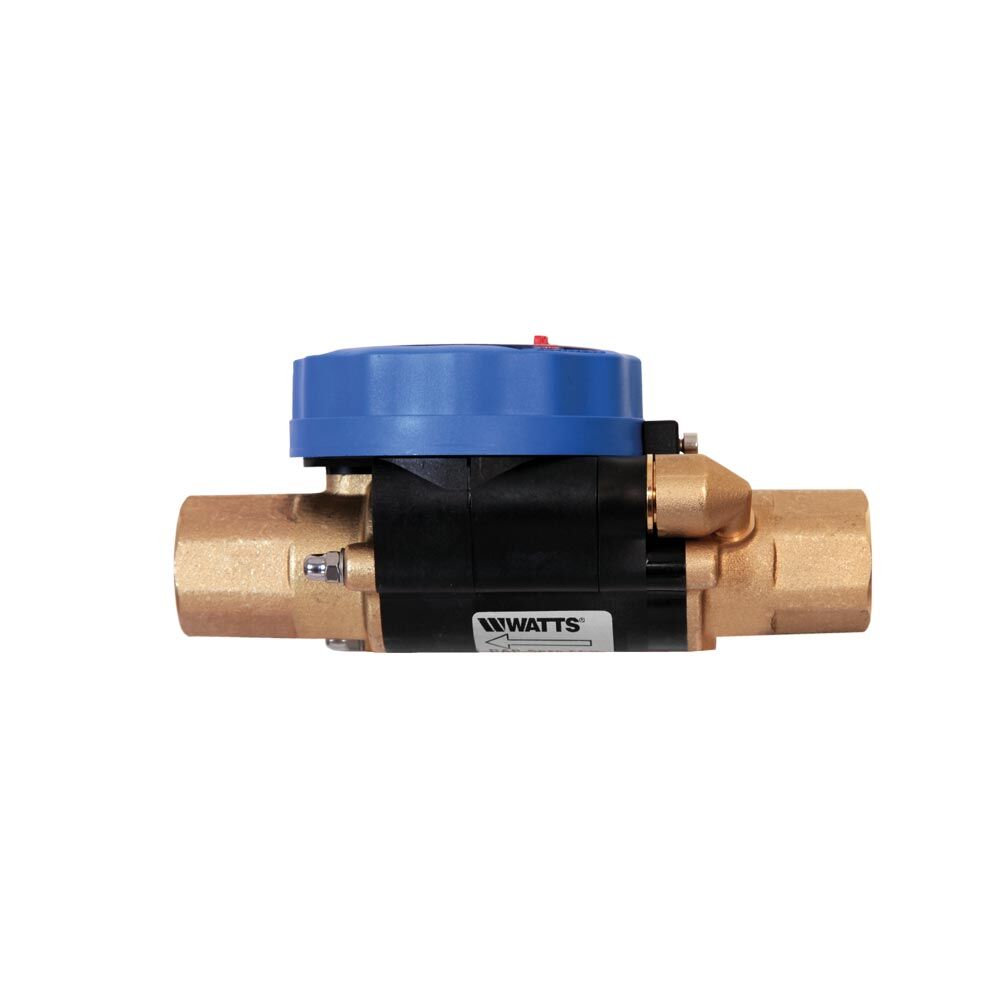

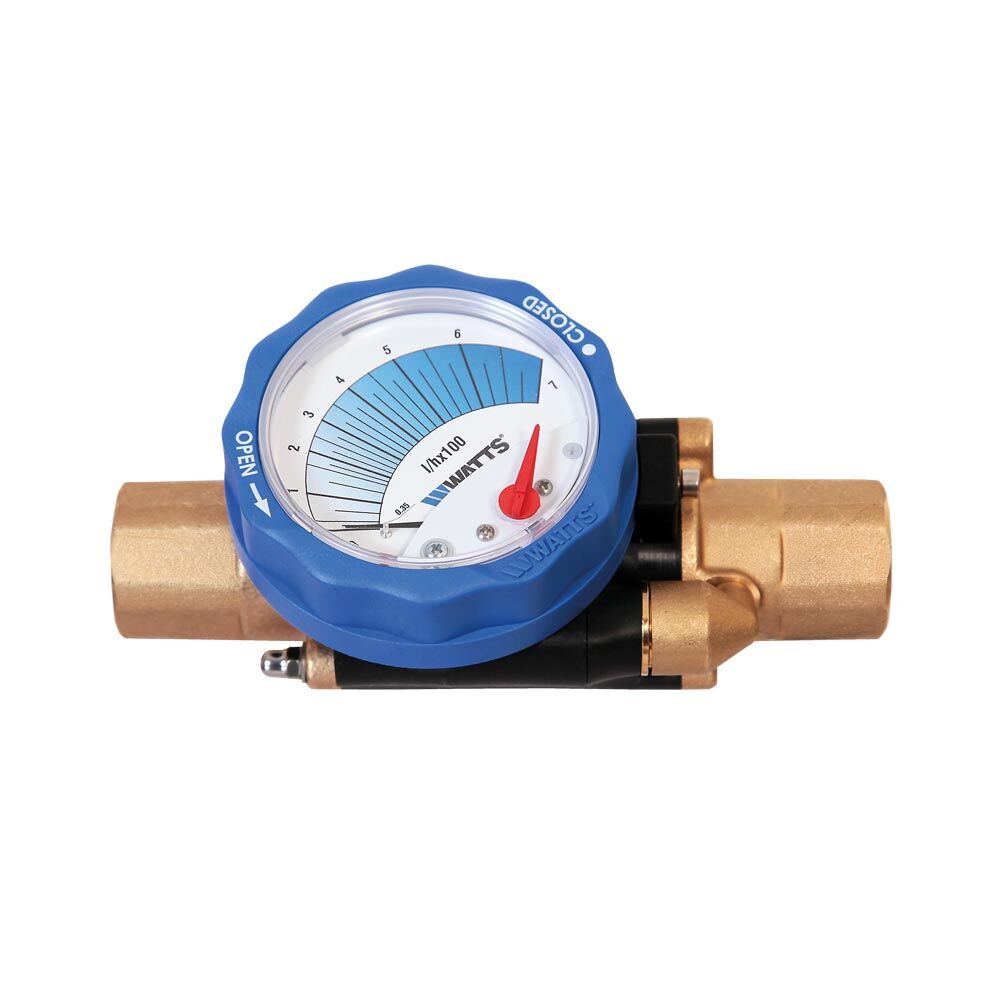

iDROSET® Series CF est la nouvelle generation de vannes d’équilibrage statique. Contrairement aux appareils traditionnels, elle couvre une large gamme des conditions de service avec un nombre réduit de dimensions. Ceci signifie que chaque diamètre présente une vaste plage de débits. Doté d’une technologie précise et brevetée, l’iDROSET®, facile a utiliser, permet un calibrage précis et simple a régler, et fournit des informations en temps réel faciles à interpréter sans aucun autre appareil. Le corps de la vanne est fabriqué en laiton et en composite. Sa forme ergonomique permet de déployer la vanne de differentes manières, avec un volant multifonctionnel qui règle le débit.

Vanne d’équilibrage et de régulation munie de raccords filetés femelle ou raccords a ecrou libre pour les systèmes de distribution d’eau chaude et d’eau froide. Fonction d’isolement. Réglage et lecture sur cadran sans utilisation d’outils spéciaux. Corps en laiton et matériaux composites.

  • Fluides : eau ou eau glycolée (50 % maximum).
  • PN : 16 bar.
  • Plage de température de service : comprise entre -10 et 110 °C.

Caractéristiques

Références


Raccord femelle:

Référence Type DN Kvs Débit (l/h) Poids (kg) UE
PAPS015FFG CF 1/2" 1,7 35/700 1,40 1
PAPS020FFG CF 3/4" 1,7 35/700 1,35 1
PAPM025FFG CF 1" 4,4 50/1600 1,20 1
PAPL032FFG CF 1 1/4" 14 250/6000 2,80 1
PAPL040FFG CF 1 1/2" 14 250/6000 3,00 1
PAPXL050FF CF 2" 25 400/10000 5,80 1

Coque d'isolation:
Conductivite thermique λ : 0,036 W/mK. Resistance au feu : B2 Class - DIN 4102

Référence Type    Convient à la version iDroset CF:
PAP-001 CF PAP-S015
PAP-002 CF PAP-S020
PAP-003
 CF PAP-S025
PAP-004
 CF PAP-S015-FFG | PAP-S020-FFG | PAP-M025-FFG
PAP-006
 CF PAP-L032 | PAP-L032-FFG | PAP-L040 | PAP-L040-FFG
PAP-005 CF PAPXL50 | PAPXL50-FFG
