Flowbox compact HKM 20 Module de mélange hydraulique compact
Description

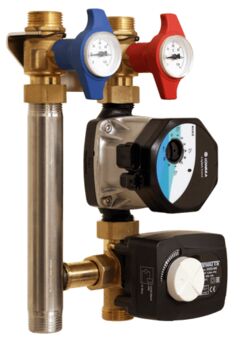

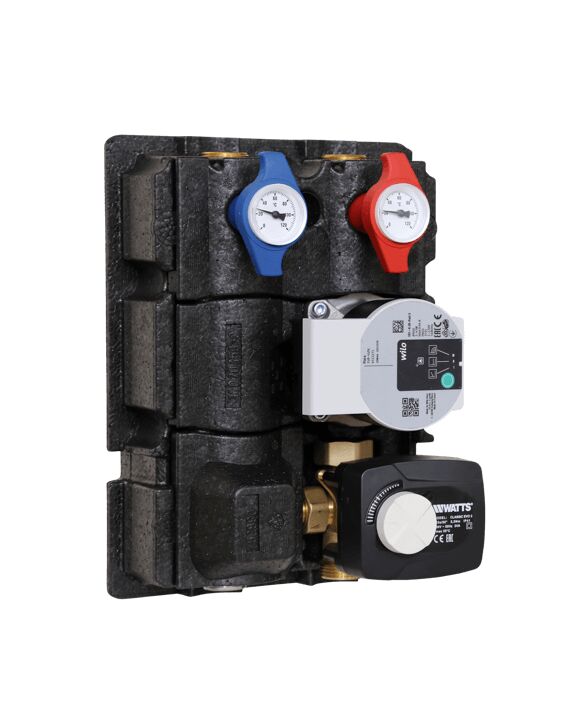

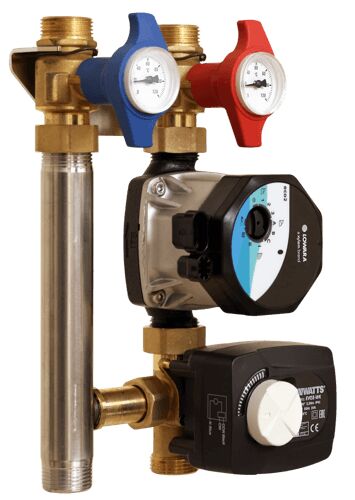

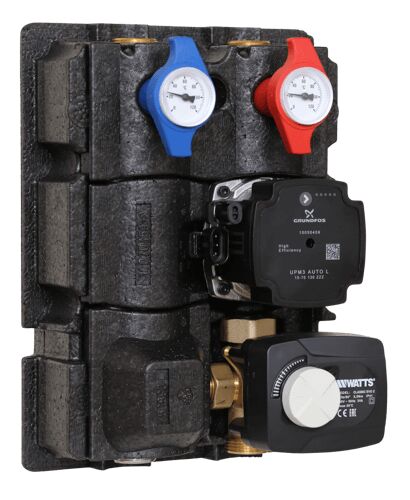

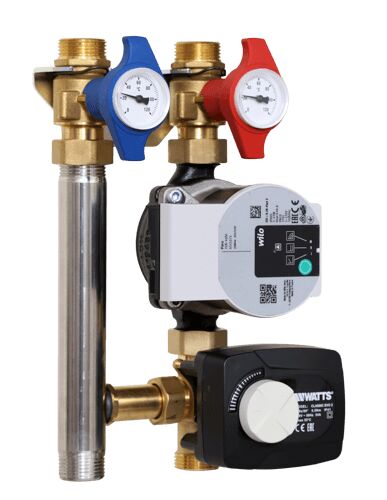

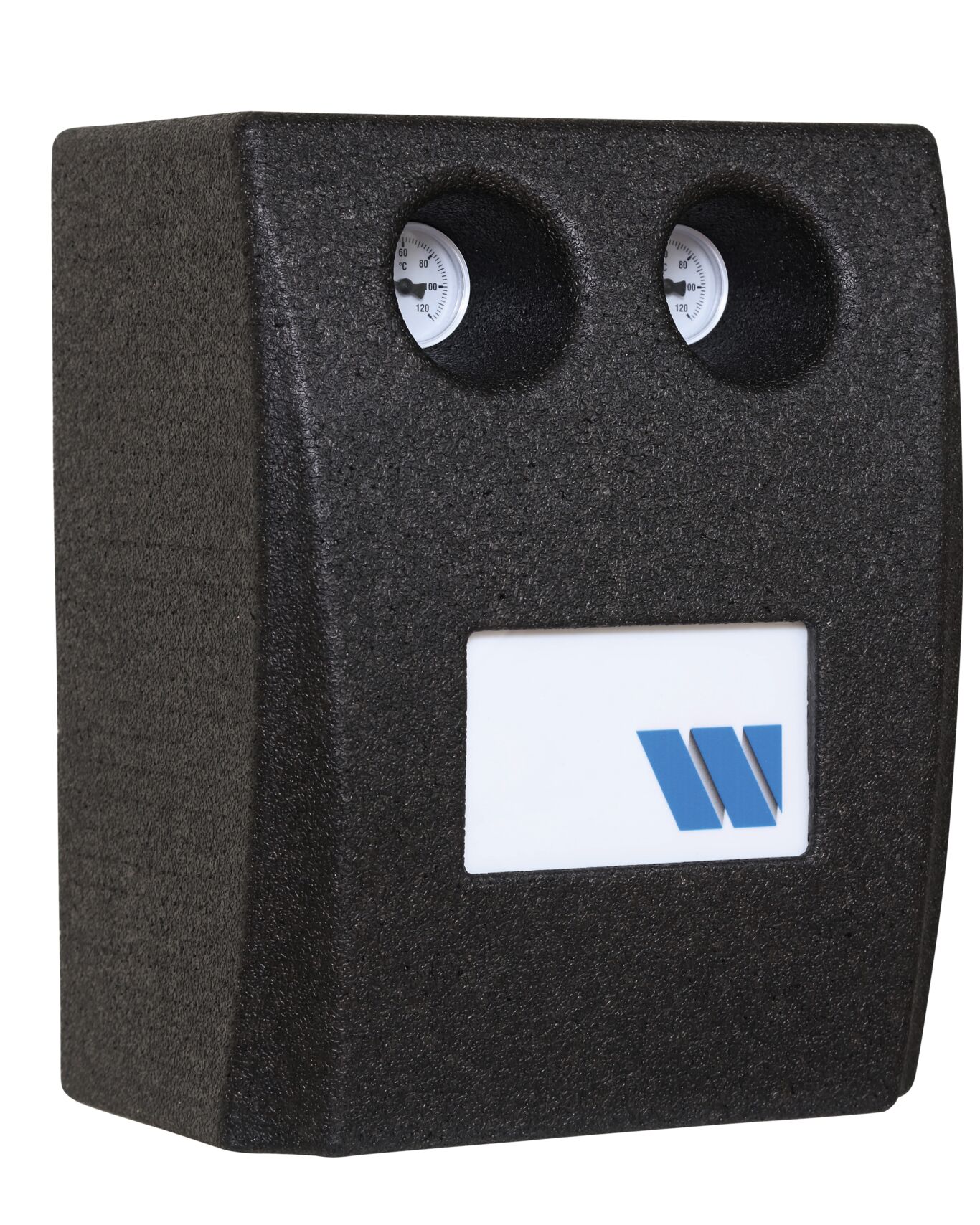

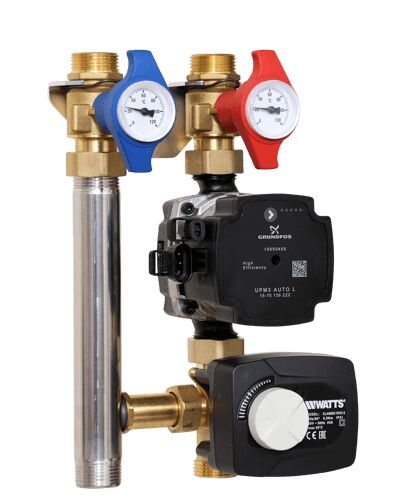

Module hydraulique pour le raccordement des chaudières et des circuits de chauffage mixtes. Conception à faible encombrement, longueur de pompe de 130 mm. Tous les modules hydrauliques et collecteurs Watts disposent d’une conception uniforme. Nouveau clapet de mélange à trois voies (breveté) avec très peu de pièces et de surfaces d’étanchéité, peut facilement être inversé de gauche à droite. L’actionneur inclus peut être intégré dans différentes directions. La coque isolante brevetée en polypropylène expansé (PPE) assure une isolation thermique très efficace (conforme à la réglementation EnEV (ordonnance allemande relative aux économies d’énergie)). Installation simple grâce à un étrier mural (inclus). Chemin de câbles caché derrière l’isolation. Tous les raccordements1" filetage mâle, avec joint plat. À utiliser dans les installations de chauffage fermées avec des supports non agressifs, tels que des mélanges d’eau ou d’eau et de glycol. Inclut deux clapets multifonctions avec thermomètre (0-120 °C), un raccordement pour capteur de température intégré, un frein à commande par gravité réglable sur le départ, une poignée rouge (alimentation) et une poignée bleue (retour). Avec ou sans circulateur. Le corps, la broche et les raccordements de tous les robinets sont en laiton. Robinet de mélange avec corps et broche en laiton et joints en EPDM, valeur Kvs 4 ou 6,3. Actionneur avec contrôle de signal en trois points, angle de rotation de 90°, durée d’utilisation 120 secondes. Alimentation électrique : 230 V CA /50 Hz.
- Pression de service maximale : 6 bar.
- Température ambiante minimale : -10 °C.
- Température ambiante maximale : +40 °C.
- Température d’utilisation minimale : +2 °C.
- Température d’utilisation maximale : +90 °C (voir les consignes du circulateur !).
- Pression d’ouverture du dispositif de freinage à commande par gravité : 10 mbar.
- Affichage de la plage de températures : 0 à 120 °C.
Caractéristiques
Références
Référence | Type | Pompe | DN | Raccord. | UE |
10084149 | Flowbox HKM20 kvs 4,0 | Wilo PARA SC 15/6 | 20 | 1" | 1 |
10077147 | Flowbox HKM20 kvs 4,0 | Sans pompe | 20 | 1" | 1 |
