Description
Le kit ROBIFIX ® MC entraxe 150mm permet de raccorder un mitigeur de baignoire ou de douche aux alimentations eau chaude/eau froide en multicouche sur une plaque de plâtre type BA13. Les sorties femelle prévues permettent de visser les raccords excentriques fournis avec les mitigeurs. La platine peut soit être recouverte de carrelage soit équipée d’un cache de finition esthétique vendu séparément.

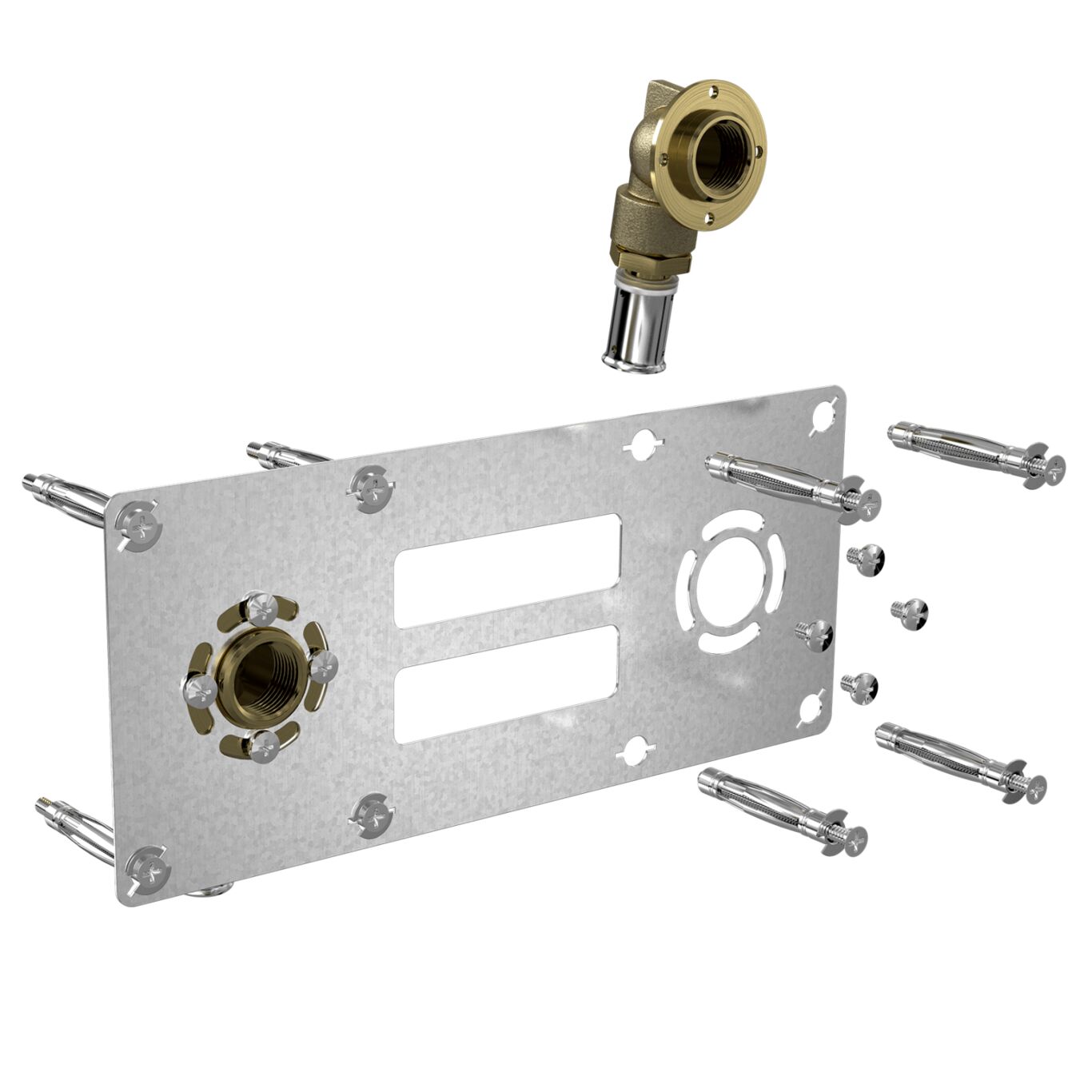

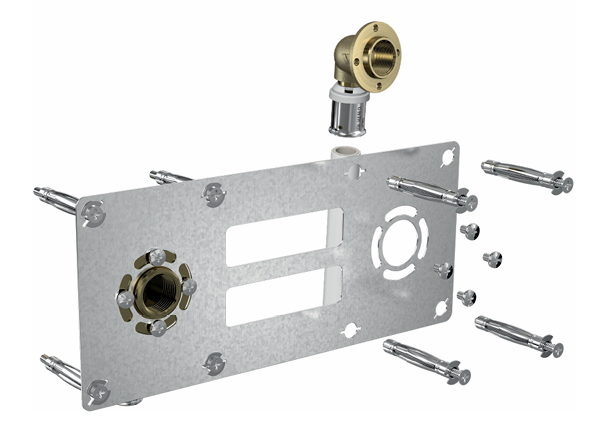

Kit comprenant :
- 1 Platine ROBIFIX® MC entraxe 150 mm

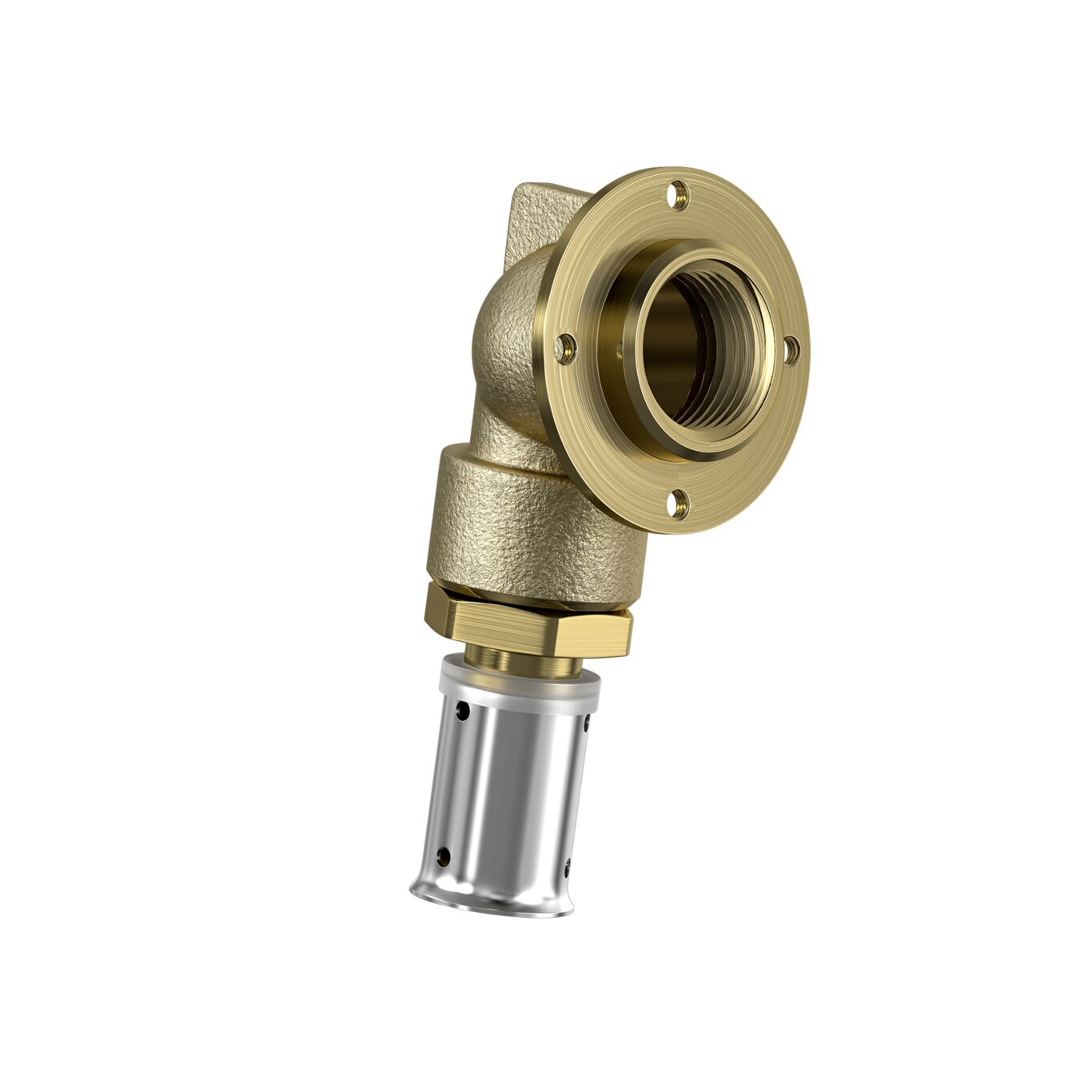

- 2 Coudes femelle 1/2” équipés d’une bague multicouche à sertir
- Chevilles et vis de fixation.
Raccords agréés pour tubes multicouche conformes à la norme NF 21003
Compatibles avec les mâchoires à sertir U-H-RF et TH
| Caratéristiques techniques | |
| Température d'utilisation | Se référer au type de tube utilisé |
| Pression de fonctionnement admissible en eau (PFA) | 10 bar |
| Fluides admis | Eau potable |
Caractéristiques
Références
| Code réf. | Raccord | Diamètre de sortie | Ø Tube |
| 008866 | coudé | F 1/2" | Ø16x2mm |
| 008869 | coudé | F 1/2" | Ø20x2mm |
Important :

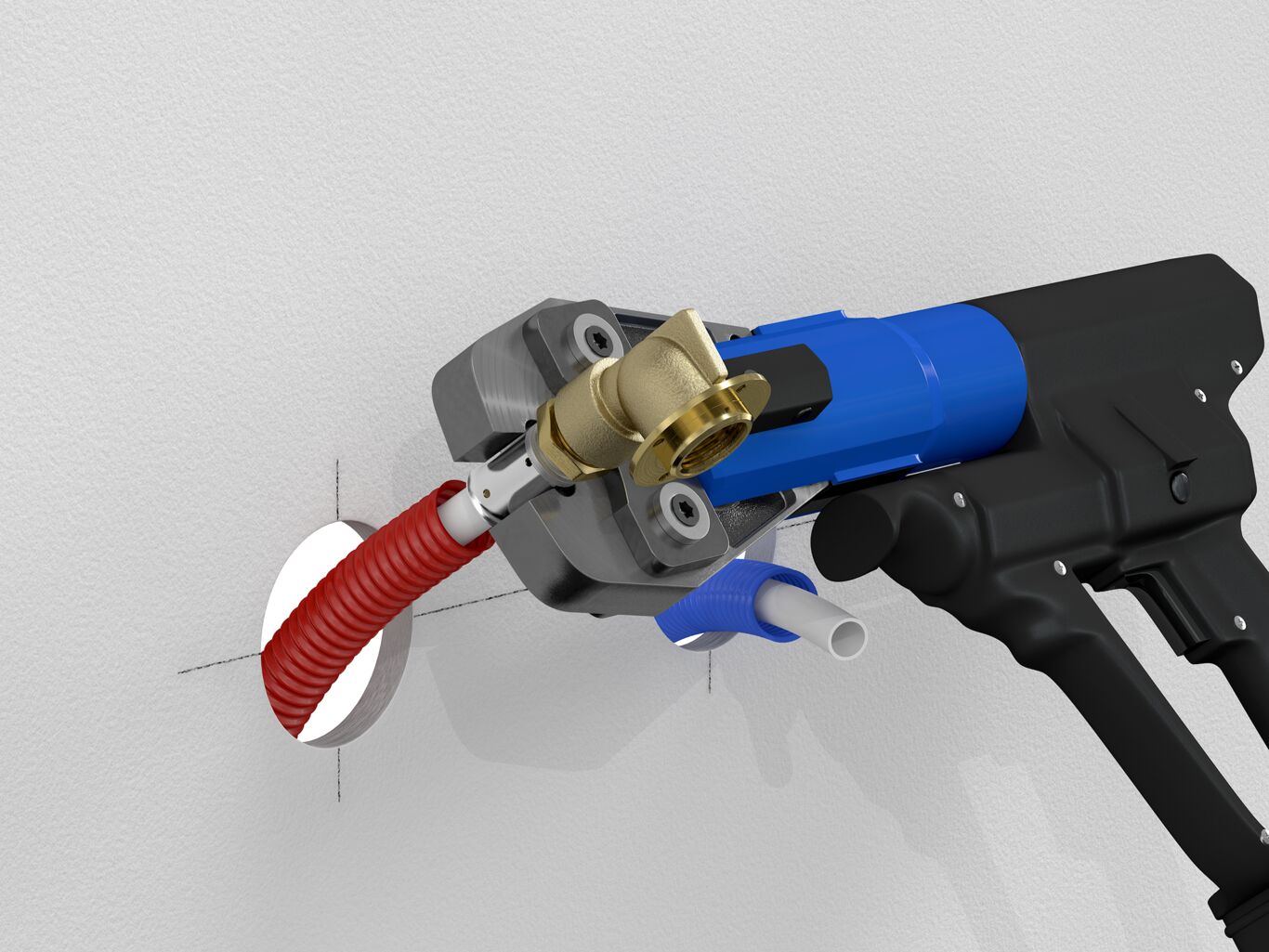

Raccords en DN16x2mm et DN20 x 2mm conformes aux exigences ISO EN NF 21003 utilisables avec un tube multicouche conforme ISO EN NF 21003 de dimension identique. La réalisation des assemblages doit être effectuée avec une pince à sertir équipée d’un jeu de matrices associées de type U, H, RF, TH d’une force minimale de 15 kN.
