iDROSET® Serie CF
iDROSET® Serie CF
Descrizione

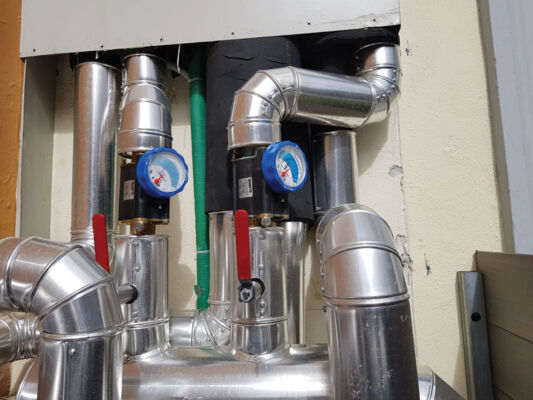

La valvola di bilanciamento statico Serie CF, appartenente alla famiglia iDROSET®, è uno strumento progettato per calibrare e regolare la portata d’acqua nei sistemi di riscaldamento e raffrescamento e nei sistemi domestici di distribuzione di acqua calda e fredda sanitaria. Grazie al suo design innovativo basato su tecnologia brevettata, la portata d’acqua può essere calibrata e letta facilmente senza l’impiego di utensili speciali. Questa valvola può essere usata come strumento di diagnostica istantanea per monitorare le performance del sistema in base alla portata d’acqua.
Valvola di bilanciamento e di controllo con connessioni filettate per impianti di distribuzione di riscaldamento e raffrescamento.
Funzione di intercettazione. Settaggio e lettura della portata integrati alla valvola senza l’impiego di utensili speciali. Corpo in ottone e materiale composito. Fluidi: acqua con glicole fino a 50%. PN: 16 bar. Range temperatura di esercizio: da -10 a 110°C.
Funzione di intercettazione. Settaggio e lettura della portata integrati alla valvola senza l’impiego di utensili speciali. Corpo in ottone e materiale composito. Fluidi: acqua con glicole fino a 50%. PN: 16 bar. Range temperatura di esercizio: da -10 a 110°C.
Caratteristiche tecniche
Cod. art.
Codice | DN | Kvs | Portata (l/h) | Peso (Kg) | Pz.Conf. | Imballo |
PAP-S015 | 1/2” | 1,7 | 35/700 | 1,0 | 1 | 1 |
PAP-S020 | 3/4” | 1,7 | 35/700 | 1,0 | 1 | 1 |
PAP-M025 | 1” | 4,4 | 50/1600 | 1,1 | 1 | 1 |
PAP-L032 | 1 1/4” | 14 | 250/6000 | 2,6 | 1 | 1 |
PAP-L040 | 1 1/2” | 14 | 250/6000 | 2,6 | 1 | 1 |
PAPXL050 | 2” | 25 | 400/10000 | 5,1 | 1 | 1 |
PAP-S015-FFG | 1/2” | 1,70 | 35/700 | 1,40 | 1 | 1 |
PAP-S020-FFG | 3/4” | 1,70 | 35/700 | 1,35 | 1 | 1 |
PAP-M025-FFG | 1” | 4,40 | 50/1600 | 1,20 | 1 | 1 |
PAP-L032-FFG | 1 1/4” | 14,00 | 250/6000 | 2,80 | 1 | 1 |
PAP-L040-FFG | 1 1/2” | 14,00 | 250/6000 | 3,00 | 1 | 1 |
PAPXL050-FFG | 2” | 25,00 | 400/10000 | 5,80 | 1 | 1 |
Download
- iDROSET Serie CF | STEP | FF connection
- iDROSET Serie CF | DWG | L032
- iDROSET Serie CF | DXF | L032
- iDROSET Serie CF | STEP | L032
- iDROSET Serie CF | DWG | L040
- iDROSET Serie CF | DXF | L040
- iDROSET Serie CF | STEP | L040
- iDROSET Serie CF | DWG | M025
- iDROSET Serie CF | DXF | M025
- iDROSET Serie CF | STEP | M025
- iDROSET Serie CF | DWG | S015
- iDROSET Serie CF | DXF | S015
- iDROSET Serie CF | DWG | S020
- iDROSET Serie CF | DXF | S020
- iDROSET Serie CF | STEP | S020
- iDROSET Serie CF | DWG | XL050
- iDROSET Serie CF | DXF | XL050
- iDROSET Serie CF | STEP | XL050
