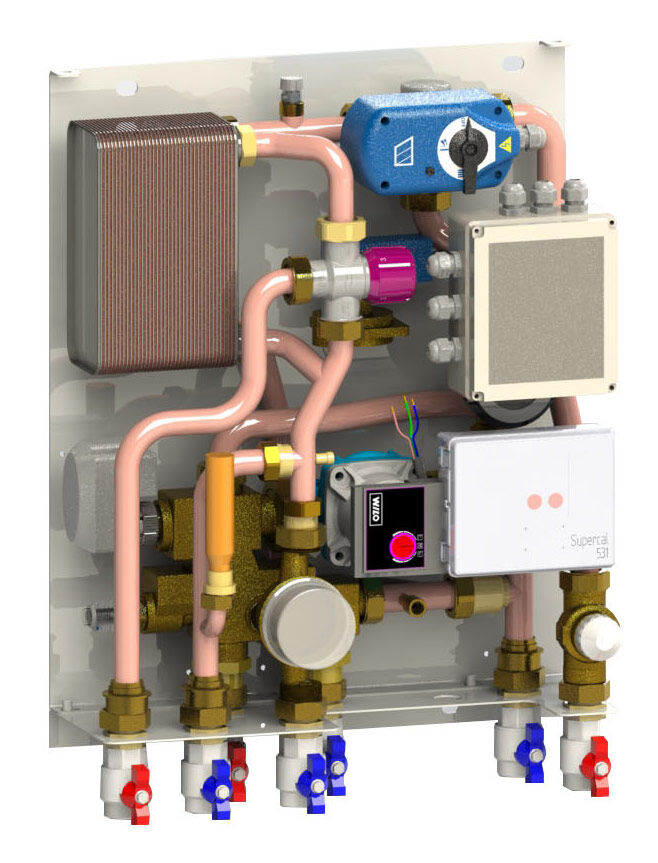

DOMOCAL PENSILE con dima aperta
Descrizione
Modulo termico multifunzionale di interfaccia idraulica e termica tra la produzione centralizzata di calore e la fornitura, con gestione autonoma, sia del riscaldamento (livello di comfort ambiente controllato da termostato ambiente, non fornito con il modulo) che dell’acqua calda sanitaria.
Modulo inserito su supporto metallico di sostegno che ne permette l’installazione pensile senza sportello di chiusura.
Funzioni di termoregolazione e contabilizzazione per singola utenza mediante sistema di misura del calore diretto (caldo/freddo), omologato MID.
Elettrovalvola a tre vie con logica elettronica WEB system (zero consumi in off-line termico).
Misuratore di energia con possibilita’ di letture remote tramite M-Bus (EN1434) oppure Radio Frequenza (bidirezionale, 433 Mhz 10mW) alimentazione a batteria oppure 220Vac (opzioni a seconda delle esigenze impiantistiche).
Uscite digitali (energia e volume) per il collegamento diretto a sistemi di centralizzazione dati. Ulteriori sistemi di trasmissione a richiesta (uscite analogiche 4-20mA,0-10Vdc, moduli rele’, RS232)*.
Valvola monoblocco multifunzione che integra le funzioni di: disgiuntore idraulico, bilanciamento del flusso primario e, a richiesta, regolazione modulante della temperatura di mandata con miscela tra fluido primario di mandata e ritorno dall’utenza.
Disponibili modelli dotati di pompa elettronica, con scambiatore maggiorato, adatti sia all’abbinamento con caldaie a condensazione per richieste di prestazioni elevate per ACS e modelli per caldaia tradizionale per installazioni standard, incluse versioni adatte al teleriscaldamento.
Attacchi circuito primario, secondario e acqua sanitaria da 1”F.
Dimensioni di ingombro generali compatte.
Conforme Direttiva MID 2014/32/UE D.Lgs n°22 2/02/07.
(*) Per tutte le opzioni consultare la documentazione tecnica del misuratore di energia Supercal 531
Caratteristiche tecniche
Cod. art.
| DIMA | FRUTTO | COMPLETO |
| DIMA-DKIA | DKF-TPMFM1 | DKI-TPMFM1 |
| DIMA-DKIB | DKF-TPMM1 | DKI-TPMM1 |
| DKF-TPFM1 | DKI-TPFM1 | |
| DKF-TPM1 | DKI-TPM1 | |
| DKF-TFM1 | DKI-TFM1 | |
| DKF-TM1 | DKI-TM1 | |
| DKF-TPMFM2 | DKI-TPMFM2 | |
| DKF-TPMM2 | DKI-TPMM2 | |
| DKF-TPFM2 | DKI-TPFM2 | |
| DKF-TPM2 | DKI-TPM2 | |
| DKF-TFM2 | DKI-TFM2 | |
| DKF-TM2 | DKI-TM2 | |
| DKF-TPMFR1 | DKI-TPMFR1 | |
| DKF-TPMR1 | DKI-TPMR1 | |
| DKF-TPFR1 | DKI-TPFR1 | |
| DKF-TPR1 | DKI-TPR1 | |
| DKF-TFR1 | DKI-TFR1 | |
| DKF-TR1 | DKI-TR1 | |
| DKF-TPMFR2 | DKI-TPMFR2 | |
| DKF-TPMR2 | DKI-TPMR2 | |
| DKF-TPFR2 | DKI-TPFR2 | |
| DKF-TPR2 | DKI-TPR2 | |
| DKF-TFR2 | DKI-TFR2 | |
| DKF-TR2 | DKI-TR2 | |
| DKF-CPMFM1 | DKI-CPMFM1 | |
| DKF-CPMM1 | DKI-CPMM1 | |
| DKF-CPFM1 | DKI-CPFM1 | |
| DKF-CPM1 | DKI-CPM1 | |
| DKF-CPMFM2 | DKI-CPMFM2 | |
| DKF-CPMM2 | DKI-CPMM2 | |
| DKF-CPFM2 | DKI-CPFM2 | |
| DKF-CPM2 | DKI-CPM2 | |
| DKF-CPMFR1 | DKI-CPMFR1 | |
| DKF-CPMR1 | DKI-CPMR1 | |
| DKF-CPFR1 | DKI-CPFR1 | |
| DKF-CPR1 | DKI-CPR1 | |
| DKF-CPMFR2 | DKI-CPMFR2 | |
| DKF-CPMR2 | DKI-CPMR2 | |
| DKF-CPFR2 | DKI-CPFR2 | |
| DKF-CPR2 | DKI-CPR2 |
