Misuratore statico a getto oscillante SUPERSTATIC 440
Descrizione
Prodotto in esaurimento. Sostituito da SUPERSTATIC 440N.

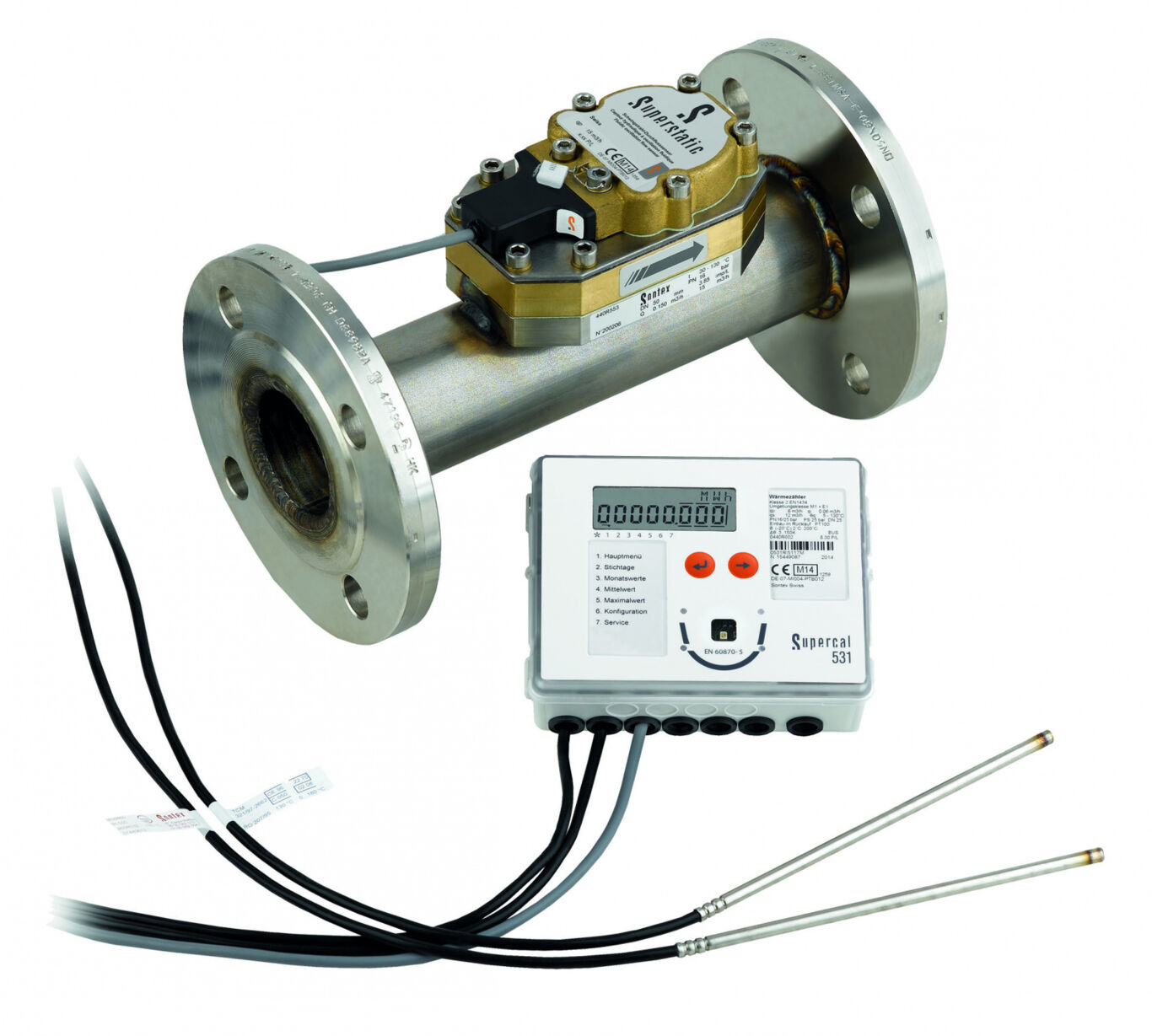

Misuratore statico a oscillazione fluidica per la contabilizzazione dell’energia termica negli impianti di riscaldamento e raffrescamento conforme alla norma EN1434, classe 2. Basato sul principio di misurazione ad oscillazione fluidica, è compatibile con un’ampia gamma di portate ed è idoneo a qualsiasi applicazione di teleriscaldamento e condizionamento o automazione degli edifici. Il principio a getto oscillante garantisce elevata stabilità e ripetibilità per una misurazione affidabile e precisa della portata e dell’energia termica. Il contatore comprende il sensore di portata a getto oscillante, l’unità di calcolo Supercal 531 dedicata e una coppia di sonde di temperatura.
Approvazione Direttiva 2014/32/UE MID (EN1434) Classe 2.
- Testina di misurazione intercambiabile
- Gamma completa di tubi da G 3/4" a DN150
- Materiali resistenti a corrosione
- Grado di protezione del sensore di portata IP68
- Attacchi filettati e flangiati
- Nessuna necessità di un tratto di tubo rettilineo (fino a DN40)
- Assenza di parti in movimento per la massima resistenza all’usura
- Insensibile alla sporcizia
- Misurazione stabile
- Posizione di montaggio indipendente per tubi orizzontali, ascendenti o discendenti
- Range dinamico: 1:100 per qp 1 – 25 m3/h 1:50 per qp 40 – 400 m3/h 1:25 per qp 800 – 1500 m3/h
- Campionamento diretto degli impulsi di tensione senza riflettori
- Misurazione indipendente dal vettore termico
- Misurazione stabile nel tempo, precisa e affidabile anche con acqua di cattiva qualità
Caratteristiche tecniche
Cod. art.
| Codice | Descrizione | DN | PN | Qn (m3/h) | Pz. Conf. | Imballo |
| 0440L1-20R | 110mm, Radio, MID, ottone | G 3/4" | - | 1,0 | 1 | 1 |
| 0440L2-20R | 110mm, Radio, MID, ottone | G 3/4" | - | 1,5 | 1 | 1 |
| 0440L5-25R | 190mm, Radio, MID, ottone | G 1" | 16/25 | 2,5 | 1 | 1 |
| 0440L7-32R | 260mm, Radio, MID, ottone | G 1.1/4" | 16/25 | 6,0 | 1 | 1 |
| 0440L8-50R | 300mm, Radio, MID, ottone | G 2" | 16/25 | 10 | 1 | 1 |
| 0440LA-25R | 260mm, Radio, MID, ottone | 25 | 16/25 | 6,0 | 1 | 1 |
| 0440LB-40R | 300mm, Radio, MID, ottone | 40 | 16/25 | 10 | 1 | 1 |
| 0440FC-50R | 270mm, Radio, MID, ghisa | 50 | 16/25 | 15 | 1 | 1 |
| 0440FD-65R | 300mm, Radio, MID, ghisa | 65 | 16/25 | 25 | 1 | 1 |
| 0440FF-80R | 300mm, Radio, MID, ghisa | 80 | 16/25 | 40 | 1 | 1 |
| 0440FH-100R | 360 mm, Radio, MID, ghisa | 100 | 16 | 60 | 1 | 1 |
| 0440FJ-125R | 250 mm, Radio, MID, ghisa | 125 | 16 | 100 | 1 | 1 |
| 0440FL-150R | 300 mm, Radio, MID, ghisa | 150 | 16 | 150 | 1 | 1 |
| 0440L1-20M | 110mm, M-Bus, MID, ottone | G 3/4" | - | 1,0 | 1 | 1 |
| 0440L2-20M | 110mm, M-Bus, MID, ottone | G 3/4" | - | 1,5 | 1 | 1 |
| 0440L5-25M | 190mm, M-Bus, MID, ottone | G 1" | 16/25 | 2,5 | 1 | 1 |
| 0440L7-32M | 260mm, M-Bus, MID, ottone | G1-1/4" | 16/25 | 6,0 | 1 | 1 |
| 0440L8-50M | 300mm, M-Bus, MID, ottone | G 2" | 16/25 | 10 | 1 | 1 |
| 0440LA-25M | 260mm, M-Bus, MID, ottone | 25 | 16/25 | 6,0 | 1 | 1 |
| 0440LB-40M | 300mm, M-Bus, MID, ottone | 40 | 16/25 | 10 | 1 | 1 |
| 0440FC-50M | 270mm, M-Bus, MID, ghisa | 50 | 16/25 | 15 | 1 | 1 |
| 0440FD-65M | 300mm, M-Bus, MID, ghisa | 65 | 16/25 | 25 | 1 | 1 |
| 0440FF-80M | 300mm, M-Bus, MID, ghisa | 80 | 16/25 | 40 | 1 | 1 |
| 0440FH-100M | 360 mm, M-Bus, MID, ghisa | 100 | 16 | 60 | 1 | 1 |
| 0440FJ-125M | 250 mm, M-Bus, MID, ghisa | 125 | 16 | 100 | 1 | 1 |
| 0440FJ-150M | 300mm, M-Bus, MID, ghisa | 150 | 16 | 150 | 1 | 1 |
