DOMOCOMPACT FAMILY BASIC con dima aperta
DOMOCOMPACT FAMILY BASIC con dima aperta
Descrizione

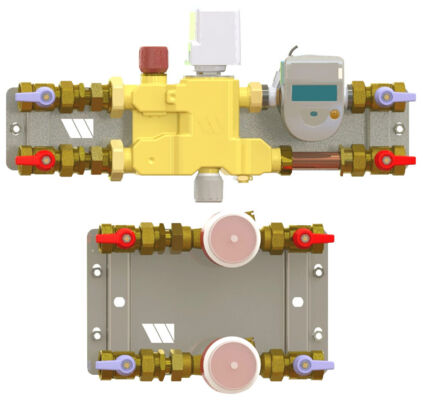

Modulo per la termoregolazione e misura dell’energia termica di una singola utenza e contabilizzazione dei consumi di AS (calda, fredda e duale) premontato in dima aperta dalle dimensioni compatte con portate comprese tra 800-2000 l/h. Il modulo può ricevere gli ingressi principali dalle colonne montanti su uno qualsiasi dei quattro lati. Rispettare il senso di flusso richiesto dal contatore volumico di portata.
Il modulo è composto da valvola multifunzione BREVETTATA WATTS in ottone costituita da:
Il modulo è di facile manutenzione grazie alla presenza di valvole a sfera d’intercettazione a monte e a valle delle singole sezioni di circuito assemblate con i contatori volumetrici con appositi raccordi estensibili.
Il modulo è adatto per installazione con orientamento orizzontale e/o verticale, con ingressi/direzione destra/sinistra o sinistra/destra.
Coibentazione e tubi di flussaggio inclusi per tutti i modelli.
Attacchi sezione riscaldamento 1” F.
Attacchi sezioni sanitarie 1” F.
Conforme Direttiva: MID 2014/32/UE D.Lgs n°22 2/02/07.
- Valvola di zona a 3 vie, completo di attuatore elettrotermico alimentato 24Vac o 230Vac e di microinterruttore ausiliario normalmente aperto (Serie ETE) accoppiato a valvola di taratura bypass;
- Filtro di protezione da impurità estraibile con rete a cestello in acciaio;
- Dispositivo di bilanciamento;
- Misuratore di energia serie Supercal 739 con misuratore volumetrico unigetto oppure Superstatic 789
- Ad oscillazione fluidica (opzionale)
- Completo di sonde temperatura Pt500
- Possibilità di letture remote tramite M-Bus (EN1434) oppure Radio Frequenza (bidirezionale,
- 433 Mhz 10mW)
- Alimentazione a batteria (12+1 anni)
- Sezione misurazione Acqua Sanitaria (ACS e AFS) e Acqua Duale (AD)
- Misuratore di portata a turbina unigetto (Serie WMT) normato MID MI001 con valvola di ritegno integrata. (ASF E ACS)
- Misuratore di portata aggiuntivo per AD normato MID MI001
Il modulo è di facile manutenzione grazie alla presenza di valvole a sfera d’intercettazione a monte e a valle delle singole sezioni di circuito assemblate con i contatori volumetrici con appositi raccordi estensibili.
Il modulo è adatto per installazione con orientamento orizzontale e/o verticale, con ingressi/direzione destra/sinistra o sinistra/destra.
Coibentazione e tubi di flussaggio inclusi per tutti i modelli.
Attacchi sezione riscaldamento 1” F.
Attacchi sezioni sanitarie 1” F.
Conforme Direttiva: MID 2014/32/UE D.Lgs n°22 2/02/07.
Caratteristiche tecniche
Cod. art.
DIMA | FRUTTO | COMPLETO DIMA APERTA | DIMA CHIUSA COMPLETO |
DIMA-DCFAE | DCBF-EAM1 | DCBF-DAEAM1 | DCBF-DCEAM1 |
DIMA-DCFAE1 | DCBF-E1AM1 | DCBF-DAE1AM1 | DCBF-DCE1AM1 |
DIMA-DCFAE2 | DCBF-E2AM1 | DCBF-DAE2AM1 | DCBF-DCE2AM1 |
DIMA-DCFAE3 | DCBF-E3AM1 | DCBF-DAE3AM1 | DCBF-DCE3AM1 |
DIMA-DCFCE | DCBF-EAR1 | DCBF-DAEAR1 | DCBF-DCEAR1 |
DIMA-DCFCE1 | DCBF-E1AR1 | DCBF-DAE1AR1 | DCBF-DCE1AR1 |
DIMA-DCFCE2 | DCBF-E2AR1 | DCBF-DAE2AR1 | DCBF-DCE2AR1 |
DIMA-DCFCE3 | DCBF-E3AR1 | DCBF-DAE3AR1 | DCBF-DCE3AR1 |
DCBF-EBM1 | DCBF-DAEBM1 | DCBF-DCEBM1 | |
DCBF-E1BM1 | DCBF-DAE1BM1 | DCBF-DCE1BM1 | |
DCBF-E2BM1 | DCBF-DAE2BM1 | DCBF-DCE2BM1 | |
DCBF-E3BM1 | DCBF-DAE3BM1 | DCBF-DCE3BM1 | |
DCBF-EBR1 | DCBF-DAEBR1 | DCBF-DCEBR1 | |
DCBF-E1BR1 | DCBF-DAE1BR1 | DCBF-DCE1BR1 | |
DCBF-E2BR1 | DCBF-DAE2BR1 | DCBF-DCE2BR1 | |
DCBF-E3BR1 | DCBF-DAE3BR1 | DCBF-DCE3BR1 | |
DCBF-EAM1U | DCBF-DAEAM1U | DCBF-DCEAM1U | |
DCBF-E1AM1U | DCBF-DAE1AM1U | DCBF-DCE1AM1U | |
DCBF-E2AM1U | DCBF-DAE2AM1U | DCBF-DCE2AM1U | |
DCBF-E3AM1U | DCBF-DAE3AM1U | DCBF-DCE3AM1U | |
DCBF-EAR1U | DCBF-DAEAR1U | DCBF-DCEAR1U | |
DCBF-E1AR1U | DCBF-DAE1AR1U | DCBF-DCE1AR1U | |
DCBF-E2AR1U | DCBF-DAE2AR1U | DCBF-DCE2AR1U | |
DCBF-E3AR1U | DCBF-DAE3AR1U | DCBF-DCE3AR1U | |
DCBF-EBM1U | DCBF-DAEBM1U | DCBF-DCEBM1U | |
DCBF-E1BM1U | DCBF-DAE1BM1U | DCBF-DCE1BM1U | |
DCBF-E2BM1U | DCBF-DAE2BM1U | DCBF-DCE2BM1U | |
DCBF-E3BM1U | DCBF-DAE3BM1U | DCBF-DCE3BM1U | |
DCBF-EBR1U | DCBF-DAEBR1U | DCBF-DCEBR1U | |
DCBF-E1BR1U | DCBF-DAE1BR1U | DCBF-DCE1BR1U | |
DCBF-E2BR1U | DCBF-DAE2BR1U | DCBF-DCE2BR1U | |
DCBF-E3BR1U | DCBF-DAE3BR1U | DCBF-DCE3BR1U |
