Gruppo compatto di rilancio HK20
Descrizione

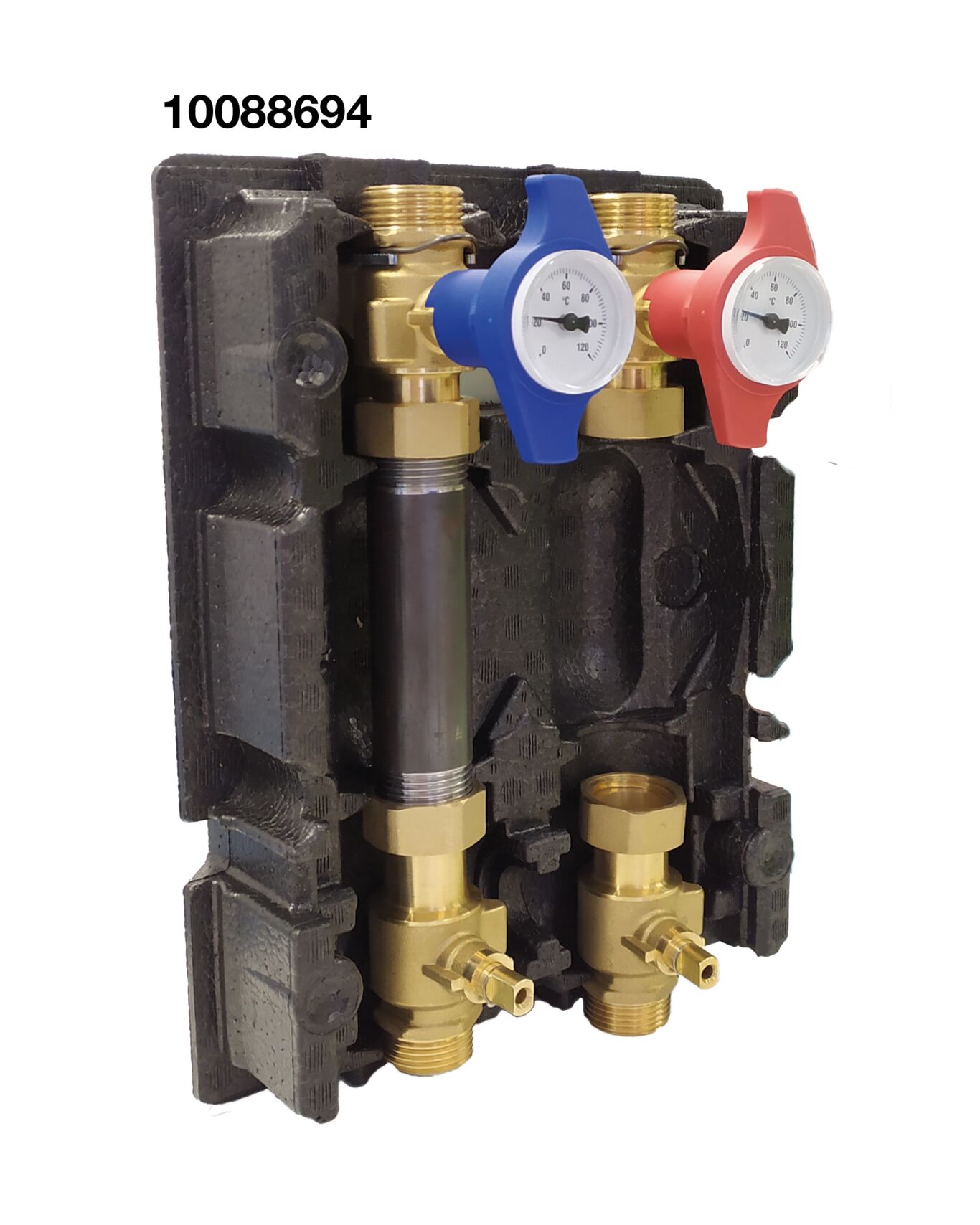

Gruppo compatto di rilancio diretto premontato per impianti di riscaldamento e raffrescamento DN 20 Guscio isolante in EPP brevettato in 3 parti secondo EnEV (normativa tedesca sul risparmio energetico). Semplice montaggio a parete con una sola vite. Disposizione dei cavi nascosta dietro l'isolamento. Inclusa staffa da parete e fissaggio.
Mandata: valvola di intercettazione multifunzione (valvola di non ritorno), termometro 0-120 ° Pompa di circolazione 130mm (fornito con o senza pompa), valvola miscelatrice a 3 vie con attuatore.
Ritorno: valvola di intercettazione multifunzione, termometro 0-120 ° C, tubo di ritorno in acciaio inossidabile.
Le linee di flusso e di ritorno sono intercambiabili.
Il gruppo HK20 è disponibile in due versioni: con tubo di ritorno diretto e con tubo di ritorno predisposto per l’installazione di un contatore di energia DN20 G1” con interasse da 130mm.
-
Lunghezza totale della pompa: 130 mm
-
Max. pressione di esercizio: 6 bar
-
Max. temperatura di funzionamento: + 90°C
-
Campo di applicazione raccomandato a DT = 20K, Dp = 100 mbar: max. 55 kW
-
Tutti i collegamenti: 1 "M con guarnizioni piatte
-
Altezza senza isolamento: 293 mm
-
Dimensioni con isolamento (L x A x P): 240 mm x 310 mm x 217 mm
- Versione con predisposizione per l’installazione di un contatore di energia DN20 G1”con interasse da 130mm
Caratteristiche tecniche
Cod. art.
| Codice | DN | Descrizione | Pz. conf. | Imballo |
| 10077144 | 20 | HK20 senza pompa | 1 | 1 |
| 10088694 | 20 | HK20 senza pompa predisposto per contabilizzatore | 1 | 1 |
