Microflex^® HP: De all-in-one oplossing voor het aansluiten van monoblok warmtepompen

Het is een belangrijke schakel waarbij het warmteverlies aanzienlijk kan zijn indien de leiding niet voldoet. Bovendien kan de warmtepomp-buitenunit niet overal worden geïnstalleerd: de installatie mag de buren niet storen door zijn werkingsgeluid, om zijn prestaties te optimaliseren wordt aanbevolen een locatie te kiezen:

• zo ver mogelijk van naburige huizen
• niet in de nabijheid van de ramen van uw huis
• moeilijk zichtbaar
• beschut tegen de wind

Microflex^® HP is voorgeïsoleerd, en dus de ideale oplossing voor een eenvoudige installatie van een warmtepomp. In het intelligente ontwerp van de leiding worden de leidingen voor de aanvoer en terugloop van verwarming en/of koeling gecombineerd met twee leidingen voor de stroom- en netwerkkabels in dezelfde buitenmantel. Het resultaat is een complete en flexibele oplossing met hoogwaardige isolatie, zonder risico op warmteverlies.

Uw voordelen:

• Snelle en eenvoudige installatie door combinatie van medium- en wachtleidingen
• Licht in gewicht door compact design
• Altijd de juiste toebehoren op de werf dankzij de beschikbare aansluitsets/li>
• Gratis op maat gesneden, dus geen afval
• Slechts één muurdoorvoer nodig om buis en kabels in het gebouw te brengen
• Veilige en eenvoudige geleiding en vervanging van bedrading door geïntegreerde wachtleidingen
• Efficiënte installatie dankzij de kleine buigradius

De programmeerbare thermostaten en het woningbeheer- systemen

Het is bekend dat het gebruik van een thermostaat een energiebesparing tot 25% van het totale verbruik mogelijk maakt. Hoe werkt dit? Het is noodzakelijk om twee verschillende temperaturen in te stellen. De streeftemperatuur, ook wel comforttemperatuur genoemd (maw de gewenste kamertemperatuur), en de verlaagde temperatuur, of ECO-temperatuur genoemd. De thermostaat meet het verschil tussen de huidige temperatuur en de gewenste kamertemperatuur. De thermostaat stuurt de warmtepomp aan en geeft hem de opdracht om warmte (of koeling in de koelmodus) te produceren.

Programmeerbaar of niet? Wij raden een programmeerbaar model aan, zodat u uw verwarmingssysteem niet laat werken wanneer niemand in uw woning aanwezig is.

Met of zonder buitensensor? De buitensensor verbetert de werking van de warmtepomp. De thermostaat start of stopt de warmtepomp door te anticiperen op variaties in de buitentemperatuur. De sonde zorgt voor nog meer comfort in huis en egaliseert de werkingskosten.

Met de WATTS thermostaten kunt u eenvoudig de dagen en tijdstippen programmeren, met het Vision^® woningbeheersysteem kunt u de warmtepomp vanop afstand bedienen via een applicatie op uw telefoon of tablet.

Vision^®de oplossing om het rendement van uw warmtepomp optimaal te beheren

Vision^® bedraad: Hiermee kunt u de temperatuur van de vloerverwarming en -koeling en ook de temperatuur van individuele kamers regelen. Een ideale oplossing bij renovatie wanneer de dikte van de muren aanzienlijk is en RF communicatie niet mogelijk is.

Vision^® draadloos: Een smart home systeem om zowel hydronische als elektrische vloerverwarming, radiatorverwarming, verlichting en andere elektrische apparaten te regelen. Dankzij het centrale touchscreen krijgt u overal toegang tot de instellingen van uw huis met de WATTS app.

Het systeem bestaat uit verschillende onderdelen:

• Centrale unit met touchscreen (verkrijgbaar in zwarte of witte kleur)
• Thermostaat (voor de kamers)
• Slimme radiatorthermostaat (al dan niet programmeerbaar)
• Slimme stekker (om alle apparaten te bedienen die op de voeding zijn aangesloten)
• Multi-zone aansluitmodule voor vloerverwarming of -koeling (om elke lus/zone van het huis via stelmotoren te regelen)
• Digitale programmeerbare thermostatische radiatorkraan (voor de radiatoren)

Verdelers

Een warmtepomp gekoppeld met een geautomatiseerd vloerverwarmingssysteem is een erg doeltreffende combinatie. WATTS ontwerpt en produceert complete oplossingen voor hydraulische vloerverwarming: verdelers, stelmotoren om elke zone te regelen, een aansluitmodule om de verbinding tussen thermostaten en stelmotoren in uw vloerverwarmings- en koelsysteem mogelijk te maken...

HKV2013AF en HKV2013PnG: Verdelers in roestvast staal voor verwarmingscircuits met schroefdraad- en steekverbindingen worden gebruikt voor het verdelen, afsluiten en regelen van het debiet van verwarmings-/koelwater van verwarmings-/koelingssystemen in overeenstemming met DIN EN 1264-4. Het vereiste debiet voor elk verwarmingscircuit wordt ingesteld op de retourregelklep en visueel gecontroleerd op de bijbehorende debietmeter.

22CX en 26LC: 2-punts stelmotoren (ON/OFF) met visuele of LED indicatie zijn ontworpen voor gebruik met WATTS verdelers in combinatie met kamerthermostaten en aansluitmodules.

WFC-03 en WFC-03 RF: bedrade of draadloze regelingen om de Vision® thermostaten met stelmotoren te verbinden. De aansluitmodules bieden verschillende functies zoals pomp- en boilersturing, oververhittingsbeveiliging enz.

• Duurzame en betrouwbare verdelers, gemaakt van roestvrij staal voor een lange levensduur
• Lage drukval van de debietmeter voor efficiënte werking en dimensionering van de pomp
• Tot 10 bar werkdruk voor een veilige en betrouwbare werking in alle soorten installaties
• Tijdsbesparing door snelle en veilige aansluiting van vloerverwarmingsleidingen met push-fit connectoren op PnG-verdelers
• Vlakke afdichtingsaansluitingen van hoofdtoevoer/retour voor eenvoudige montage van accessoires zonder O-ring of hennep in
• Optionele isolatieschalen om warmteverlies te beperken en energie te besparen tijdens de werking
• Laag stroomverbruik van de thermo-elektrische stelmotoren voor een efficiënte werking
• Geïntegreerde pomp- en/of boilersturing om de looptijd van de pomp of ketel te minimaliseren
• Eenvoudige en snelle visuele controle van de status van de verwarmingszone op elk onderdeel
• Systeem bestaande uit best passende producten en componenten afkomstig van een vooraanstaande Europese fabrikant

Terugstroombeveiliging

De warmtepomp wordt aangesloten op de hoofdwaterleiding. Verwarmingswater is natuurlijk niet drinkbaar. De regelgeving vereist het plaatsen van een niet-controleerbare terugstroombeveiliging van het type CA om het drinkwaternet te beschermen tegen vervuiling.

CA9C - Niet-controleerbare terugstroombeveiliging type CA

Deze beveiliging wordt gebruikt om het terugstromen van vervuild/verontreinigd water (vloeistofklasse 3) te voorkomen. Deze beveiliging biedt bescherming tegen zowel terugstroming als terugheveling en is speciaal ontwikkeld voor kleinere aansluitingen op het waterleidingnet, zoals warmtepompen < 70 KW.

Waar te installeren?

De beveiliging moet worden geïnstalleerd met een minimale vrije ruimte van 150 mm rondom het toestel. De ontlastklep en trechter mag niet onder water staan. De trechter met luchtspleet moet worden aangesloten op een afvoerbuis voor het afvoeren van het water.

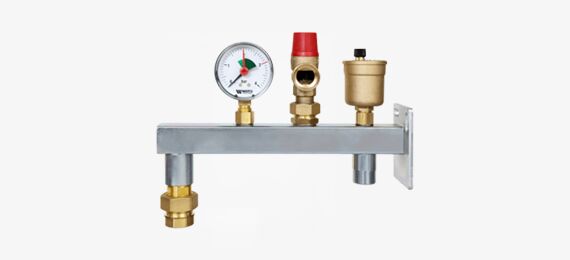

Overige hydraulische componenten

De ontluchter, geïnstalleerd op de hoogste punten van de installatie, kan deze problemen oplossen en ervoor zorgen dat de lucht wordt afgevoerd.

Om overdruk in het systeem te vermijden en een veilige werking garanderen, worden veiligheidsventielen geïnstalleerd.

Het expansievat is onmisbaar element om drukvariaties te compenseren als gevolg van temperatuurveranderingen in gesloten circuits. Hiermee worden drukschommelingen in het systeem opgevangen.

Manometers

De mechanische manometer controleert de systeemdruk in het circuit. Ze zijn essentieel om het drukniveau te controleren dat nodig is in een goed werkend systeem. WATTS produceert in Europa (Bulgarije) een breed gamma manometers. Keuze uit achter- of onderaansluiting, ze zijn duurzaam en nauwkeurig (nauwkeurigheidsklasse 1.6). Andere schalen en aansluitingen op aanvraag verkrijgbaar. Voldoet aan de technische vereisten van EN 837-1 en INAIL (ex ISPESL).

Balanceerventielen

Het gebruiksvriendelijke iDROSET balanceerventiel maakt gebruik van een nieuwe gepatenteerde technologie van WATTS, waarmee het debiet ter plaatse onmiddellijk kan worden ingesteld en afgelezen, zonder dat speciaal gereedschap nodig is. Een afsluitfunctie is ook inbegrepen, als vergrendeling van het instellingshandwiel. Indicatie van het ingestelde debiet door een handmatige rode wijzer.

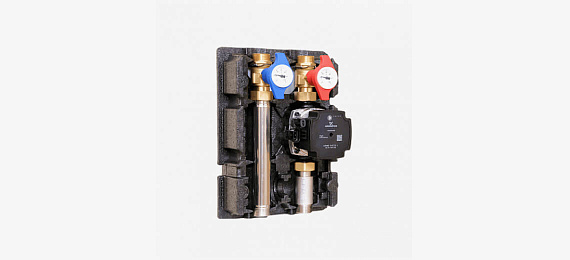

Pompgroepen

De Watts compacte pompgroepen zijn montageklare, complete, voorgemonteerde en geteste hydraulische modules voor warmteverdeling in verwarmings-/koelingssystemen in residentiële en commerciële toepassingen. Ze omvatten alle noodzakelijke componenten: pomp, mengventiel, keerklep in de aanvoer om zwaartekrachtcirculatie te voorkomen, afsluitkogelkraan met geïntegreerde thermometer en EPP-isolatie om warmteverlies te minimaliseren.

Uw voordelen:

• Lichtgewicht oplossing, gemakkelijk te dragen en te hanteren
• Compacte units, DN20 (grootte vergelijkbaar met een A4 papierformaat)
• Snelle en eenvoudige wandmontage met slechts één schroef
• Voor nieuwe of gerenoveerde gebouwen met een laag energieverbruik.
• Eenvoudige en veilige aansluiting met vlakke afdichting.
• Snelle en eenvoudige installatie van een temperatuursensor, direct op de kogelkraan
• Eenvoudig wisselen van de aanvoer- en retourleiding van links naar rechts door het nieuwe flexibele mengventiel
• Gering geluidsniveau naar de muur doordat de isolatie tussen de beugel en de muur zit
• Kabeldoorvoer links en rechts. Eenvoudige en veilige bekabeling van de voeding
• De gepatenteerde 3-delige warmte-isolatieschaal van de hydraulische delen vermindert de warmteverliezen drastisch
• Ventilatiegaten in het deksel om de elektronische onderdelen van de pomp te beschermen tegen het risico van oververhitting zonder de isolatie van het hydraulische gedeelte aan te tasten
