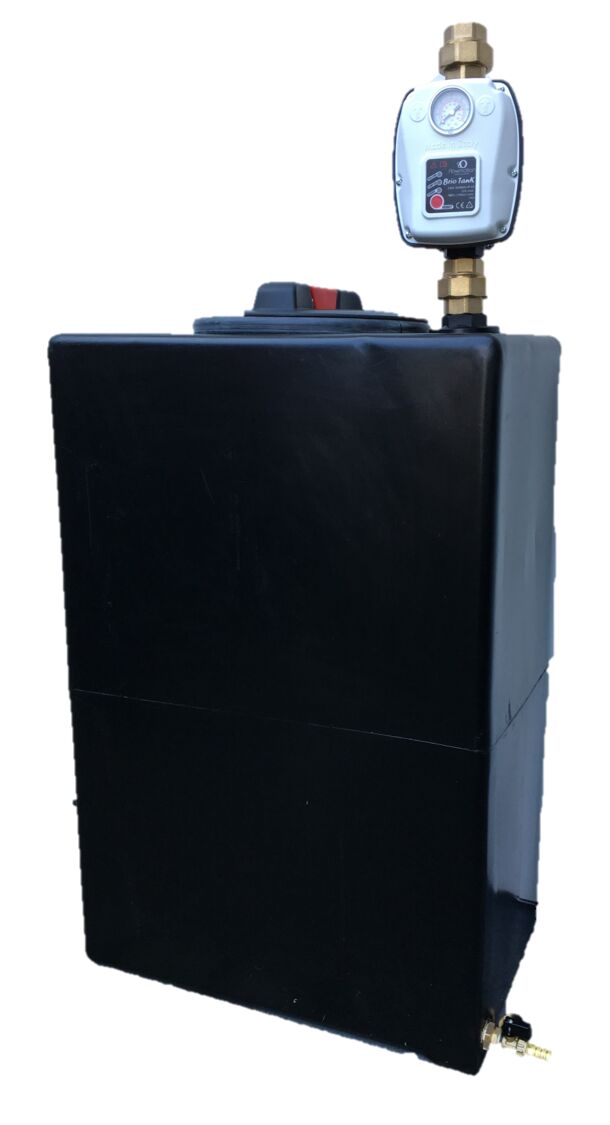

AA Beveiliging Easybreak AA 15 - 105L - ES 3/4 Basic
Beschrijving
De Easybreak AA 15 - 105L - ES 3/4 Basic is ontwikkeld voor het reglementair aansluiten van tappunten die vallen onder vloeistofklasse 5 op het drinkwaternet.
Het is een terugstroombeveiliging conform de Europese norm EN 1717 - EN 13076 met ingebouwde pomp.
De drinkwateraansluiting 1/2" wordt aangesloten via een RVS waterslagdemper 0,16L - 16 bar en een messing T-stuk 1/2" aan het messing magneetventiel 1/2" NG 1~230V-50Hz (normaal gesloten) met predator (om spatten te voorkomen). Het magneetventiel wordt bevestigd op de RVS wandbeugel die de reglementaire afstand waarborgt tussen magneetventiel en trechter (conform EN 13076).
Deze drinkwater bijvulset moet geïnstalleerd worden op een plaats waar, bij falen van het systeem, nooit het waterniveau kan stijgen tot tegen het magneetventiel. De onderste aansluiting van de trechter Ø50 mm wordt gravitair aangesloten aan de zwarte MDPE buffertank van 105 liter met behulp van de meegeleverde rustige toevoer in zwart PP Ø50 mm.
De buffertank is uitgerust met een geventileerd schroefdeksel 8" en een messing aflaatkraan 1/2" met slangpilaar. Het magneetventiel wordt automatisch aangestuurd door een staafvlotter die zorgt dat de buffertank op niveau blijft. Deze is gemonteerd bovenaan in de buffertank.
In de buffertank is een RVS meercellige onderwaterpomp ES 3/4 gebouwd met een capaciteit van 3,0m³/u bij 3,0 bar opvoerhoogte.Alle pompdelen zijn volledig RVS 304, ook de waaiers. De pomp is voorzien van een geïntegreerde motor 0,55kW, 1~230V-50Hz met ingebouwde condensator 16µF/450V.
Bovenop de buffertank staat de Briotank pompsturing met geïntegreerd membraanvat van 0,4 L dewelke zorgt voor het automatisch starten en stoppen van de pomp bij het openen en sluiten van het tappunt. Deze beveiligd de pomp tevens tegen droogdraaien. De persaansluiting naar de verbruiker van een messing 3-delige koppeling 1" VV.
Het systeem dient elektrisch aangesloten te worden op 2 stopcontacten die beveiligd moeten worden door een zekering van 10A en een differentieelschakelaar van 30 mA (niet inbegrepen).
- Afmetingen buffertank met Briotank sturing (LxBxH): 55 x 30 x105 cm
- Drinkwateraansluiting: 1/2" V
- Persaansluiting: 1" V
- Voeding: 1~230V-50Hz (2 stopcontacten)
Eigenschappen
Artikelnummer
| Artikelnummer | Type | VE |
| 310100014 | Easybreak AA 15 - 105L - ES 3/4 Basic | 1 |
