Flowbox VB 25/32 - Kringverdeler
Flowbox VB 25/32 - Kringverdeler
Beschrijving

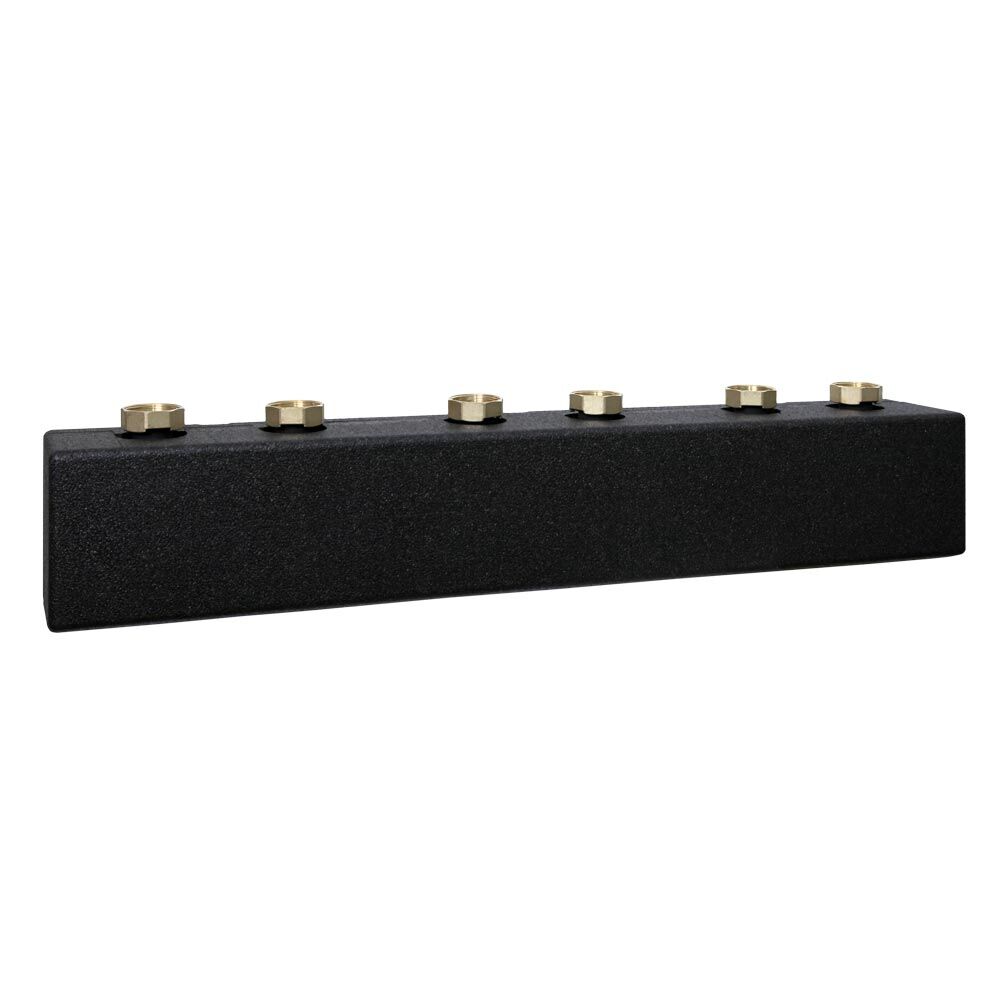

Compacte kringverdeler voor de Flowbox modules. Driedelige isolatiebox met isolatielaag tussen aanvoer- en retourleiding. Inclusief schroefverbindingen. Uitvoering beschikbaar voor 2, 3, 4 of 5 circuits.
- Max. werkdruk: 6 bar.
- Min. werktemperatuur: 2°C.
- Max. werktemperatuur: 110°C.
- Max. debiet: 3m³/u.
- Max vermogen: 70kW.
Eigenschappen
Artikelnummer
Artikelnummer | Type | # Kringen | DN | VE |
10025900 | VB 25/32-2 | 2 kringen | 25 | 1 |
10025901 | VB 25/32-3 | 3 kringen | 25 | 1 |
10026672 | VB 25/32-4 | 4 kringen | 25 | 1 |
10026931 | VB 25/32-5 | 5 kringen | 25 | 1 |
10026388 | WH-VB 20/32 muurbeugel/support | | | 1 |
Downloads
- Heating circuit distributor VB32-2 10025900 | 3D STEP
- Heating circuit distributor VB32-3 10025901 | 3D STEP
- Boiler manifolds | DWG | VB32-2
- Boiler manifolds | DXF | VB32-2
- Boiler manifolds | STEP | VB32-2
- Boiler manifolds | DWG | VB32-3
- Boiler manifolds | DXF | VB32-3
- Boiler manifolds | STEP | VB32-3
- Boiler manifolds | DWG | VB32-4
- Boiler manifolds | DXF | VB32-4
- Boiler manifolds | STEP | VB32-4
- Boiler manifolds | DWG | VB32-5
- Boiler manifolds | DXF | VB32-5
- Boiler manifolds | STEP | VB32-5
