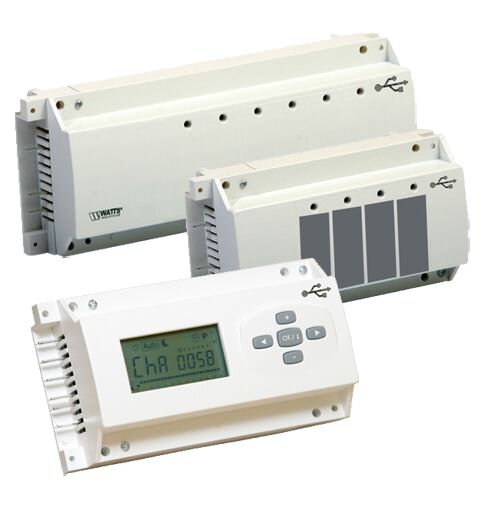

Master ontvanger 4 zones H/C bus
×
![]()
Master ontvanger 4 zones H/C bus
Master ontvanger 4 zones H/C bus
Beschrijving
De Master Ontvanger H/C BUS wordt gebruikt voor het regelen van bedrade vloerverwarming en -koeling, gestuurd door actuators. In combinatie met de thermostaat Basic BUS en/of Basic LCD BUS, vormt de Master Ontvanger H/C BUS een complete regeling voor uw vloerverwarming en – koeling systeem.
Middels het uitgebreide parametermenu kunnen diverse typen installaties aangestuurd worden:
- de warmtepomp maakt de omschakeling verwarmen / koelen
- de gebruiker maakt de omschakeling middels de Master thermostaat H/C
- de omschakeling wordt gedaan door een aanlegvoeler op de aanvoer naar de verdeler
Vanuit de BUS module worden de thermostaten 3-draads aangesloten en gevoed 3V.
Outputs
Pomp : Relais -> 5A / 250VAC (L, N,PE)
Veiligheidsthermostaat voor pomp : 2 punt connectors (verwijder de jumper om dit te gebruiken)
Zones (Actuators) : Relais -> 5A / 250VAC (L, N)
Maximum 4 actuators per zones.
Verwarming (warmtepomp, boiler,…) : Relais -> 5A / 230 VAC
(potentiaalvrij contact)
Koeling (warmtepomp, water koeler) : Relais -> 5A / 230 VAC
(potentiaalvrij contact)
Luchtdroger : Relais -> 5A / 230 VAC
(potentiaalvrij contact)
- Werkingsbereik: 0 °C tot 50 °C.
- Regeling: integrale proportionele regeling (aan te passen in parameter menu).
- Voeding: 230 VAC 50Hz.
- Beschermingsklasse: IP30.
Eigenschappen
Artikelnummer
| Artikelnummer | Type | VE |
| 900004873 | Master Ontvanger 4 zones H/C BUS | 1 |
