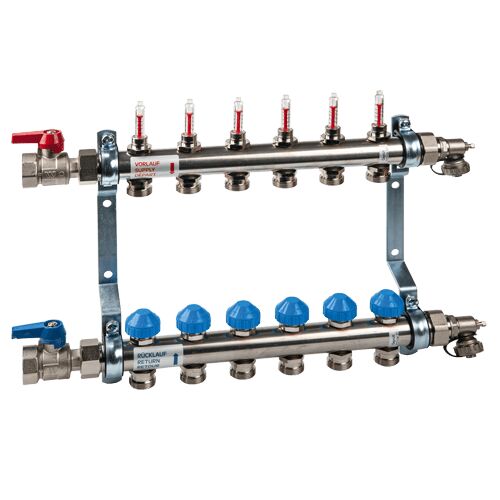

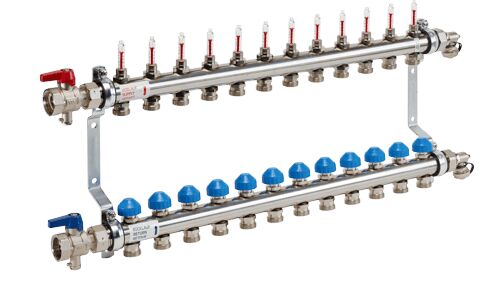

Коллекторная группа HKV2013AF+ расходомеры 0-4л/мин из нержавейки укомплектованная концевыми группами и запорной арматурой

Коллекторная группа HKV2013AF+ расходомеры 0-4л/мин из нержавейки укомплектованная концевыми группами и запорной арматурой

Описание

Коллекторы из трубы круглого сечения - 1" НР
Расходомеры с функцией запирания и шкалой 0-4 л/мин
Расстояние между выходами 50 мм
Подключение к контурам: 3/4" евроконус
Подающий коллектор расположен сверху
Смонтирован на настенной консоли с звукоизолирующими вставками
В комплекте с концевыми группами KFE90 и шаровыми кранами KH-SET WMZ со штуцером M10 x 1 для подключения датчика

Подающий коллектор (вверху): расходомеры 0-4 л/мин с функцией запирания петель.
Обратный коллектор: контрольно-регулирующие и запорные клапаны под сервопривод M30x1,5.
Максимальное давление: 10 бар при 60°С.
Максимально допустимое содержание гликоля: 30%.
Коллекторная группа прошла функциональные и гидравлические испытания.

Технические характеристики

Артикулы

Тип	Артикул	Размер	Выходы
HKV2013AF+-50-1" 0-4 VA02	10070249	1" н.р.	2 x 3/4" н.р.
HKV2013AF+-50-1" 0-4 VA03	10070250	1" н.р.	3 x 3/4" н.р.
HKV2013AF+-50-1" 0-4 VA04	10070251	1" н.р.	4 x 3/4" н.р.
HKV2013AF+-50-1" 0-4 VA05	10070252	1" н.р.	5 x 3/4" н.р.
HKV2013AF+-50-1" 0-4 VA06	10070253	1" н.р.	6 x 3/4" н.р.
HKV2013AF+-50-1" 0-4 VA07	10070254	1" н.р.	7 x 3/4" н.р.
HKV2013AF+-50-1" 0-4 VA08	10070255	1" н.р.	8 x 3/4" н.р.
HKV2013AF+-50-1" 0-4 VA09	10070256	1" н.р.	9 x 3/4" н.р.
HKV2013AF+-50-1" 0-4 VA10	10070257	1" н.р.	10 x 3/4" н.р.
HKV2013AF+-50-1" 0-4 VA11	10070258	1" н.р.	11 x 3/4" н.р.
HKV2013AF+-50-1" 0-4 VA12	10070259	1" н.р.	12 x 3/4" н.р.
