Vyvažovací ventil SRV AG WattFlow
Vyvažovací ventil SRV AG WattFlow
Popis

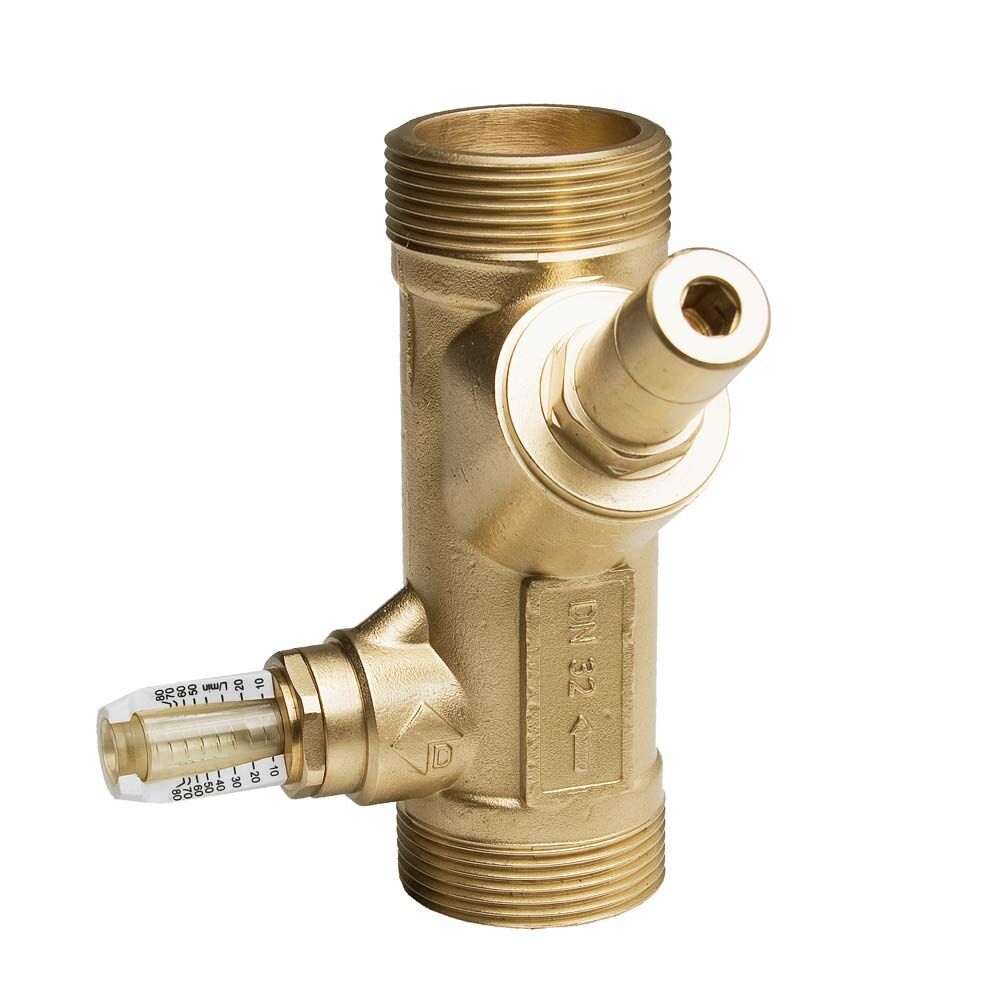

Vyvažovací ventil WattFlow BP.
Presné nastavenie prietoku pomocou ventilu Y. Signalizácia aktuálneho prietoku na integrovanom prietokomere s otočnou stupnicou. Pozorovacie okienko prietokomera nie je namontované priamo na prietoku média, a tak je chránené pred znečistením. Nie sú potrebné žiadne diagramy ani počítačové meranie. Nie sú potrebné opravné koeficienty pre zmesi vody a glykolu. Hodí sa pre akúkoľvek montážnu polohu. Krátka montážna dĺžka. Mosadzné teleso, priezor vyrobený z nárazu vzdorného plastu. Pružina z nerezovej ocele. O-krúžok z EPDM.
Max. prevádzková teplota 100 °C pri max. prevádzkovom tlaku 10 barov (alebo 120 °C pri 6 baroch).
Technické údaje
Obj. číslo
Typ | Obj. číslo | Veľkosť | Prietoková rýchlosť | Kvs |
SRV-AG | 10010138 | 1", DN15 | 2-16 l/min. | 3.0 |
SRV-AG | 10010140 | 1", DN20 | 4-36 l/min. | 3.5 |
SRV-AG | 10010152 | 1.1/4", DN25 | 5-50 l/min. | 5.5 |
SRV-AG | 10010154 | 1.1/2", DN32 | 10-80 l/min. | 9.0 |
