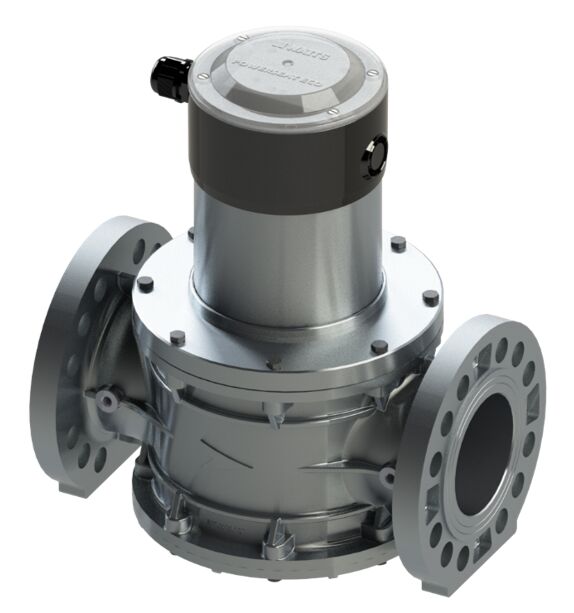

Elektrohydraulické bezpečnostné uzatváracie ventily GHAV
Popis
Séria GHAV je elektrohydraulicky ovládaný rad plynových bezpečnostných uzatváracích ventilov s ultravysokými prietokmi. Ich primárnou funkciou je riadenie zapnutia a vypnutia nízkotlakových horľavých plynov a vzduchu. Môže byť použitý ako na regulačné, tak na bezpečnostné vypnutie. Ventily sú vhodné pre nasledujúce tri skupiny horľavých plynov, 1. mestský plyn; 2. miesto, zemný plyn a 3. miesto, skvapalnené ropné plyny, vzduch a neagresívny plyn. Ventily sú normálne zatvorené, to znamená, že sa otvárajú energiou. Prevádzkujú sa od A.C. sieť pri 230V. Elektrohydraulická prevádzka zaisťuje plynulé a kontrolované otváranie pri nízkej rýchlosti, zatiaľ čo čas zatvárania je kratší ako 1 s.
Konštrukcia ventilu sa skladá z prírubového telesa z tlakového liateho hliníka a ovládača, ktorý má ako neoddeliteľnú súčasť uzatváraciu hlavu ventilu. Pohon môže byť kvôli údržbe odstránený z tela.
Všetky ventily sú štandardne vybavené integrovaným manuálnym resetovacím spínačom, ktorý je možné kedykoľvek zapojiť. Štandardne tiež obsahujú indikátor polohy zatvárania (CPI) s prepínačom (bez napätia) vhodný pre poplach, diaľkové riadenie alebo bezpečnostný systém.
Technické údaje
Obj. číslo
| Typ | Kód | Pripojenie | Popis | Q.ty/Box | Box/Karton |
| GHAV65N | 021.0100.101 | DN65 | Napätie. 230 Vac. Press. max 1bar | 1 | 1 |
| GHAV80N | 021.0101.101 | DN80 | Napätie. 230 Vac. Press. max 1bar | 1 | 1 |
| GHAV100N | 021.0102.101 | DN100 | Napätie. 230 Vac. Press. max 1bar | 1 | 1 |
| GHAV125N | 021.0103.101 | DN125 | Napätie. 230 Vac. Press. max 1bar | 1 | 1 |
| GHAV150N | 021.0104.101 | DN150 | Napätie. 230 Vac. Press. max 1bar | 1 | 1 |
