Skupina čerpadiel HK20-KH s prídavným uzatváracím ventilom
Skupina čerpadiel HK20-KH s prídavným uzatváracím ventilom
Popis

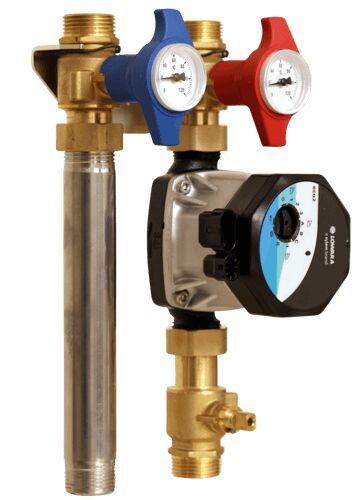

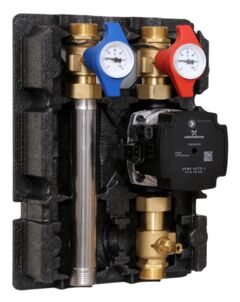

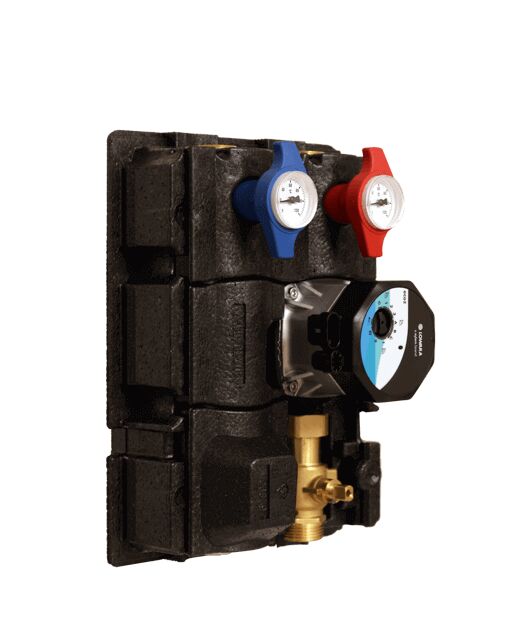

Kompaktná čerpadlová jednotka DN 20 pre nemiešané vykurovacie okruhy. Trojdielny patentovaný izolačný plášť z EPP podľa GEG (nemecký zákon o energetike budov). Jednoduchá montáž na stenu iba jednou skrutkou. Skryté vedenie káblov za izoláciou. Vr. nástenný držiak a zapínanie.
Prietokové potrubie: multifunkčný uzatvárací ventil so spätným ventilom, obehové čerpadlo 130 mm (alebo bez čerpadla), dodatočný uzatvárací guľový ventil pod čerpadlom
Spiatočka: Multifunkčný uzatvárací ventil, spätné potrubie z nehrdzavejúcej ocele.
- Nominálna veľkosť: DN20
- Max. prevádzkový tlak: 6 bar
- Prevádzková teplota: +2 - +90 ° C
- Odporúčaný rozsah použitia pri DT = 20 K, Dp = 100 mbar: max. 55 kW
- Všetky pripojenia: 1 "M s plochým tesnením
- Celková dĺžka čerpadla: 130 mm
- Osová vzdialenosť: 90 mm
- Výška bez izolácie: 293 mm
- Rozmery s izoláciou (Š x V x H): 240 mm x 310 mm x 217 mm
Technické údaje
Obj. číslo
Typ | | Obj. číslo |

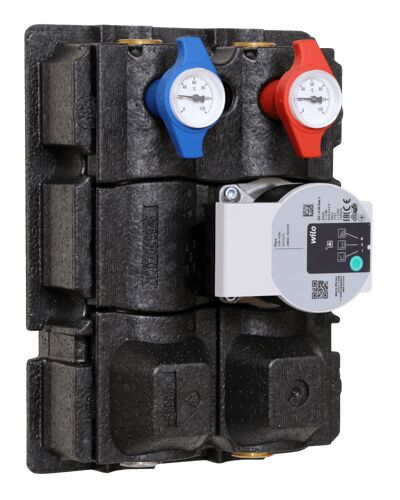

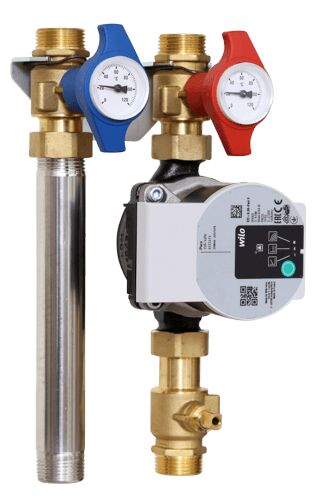

HK20-KH | Wilo ParaSC15/6,s dodatočným uzatváracím ventilom | 10084151 |

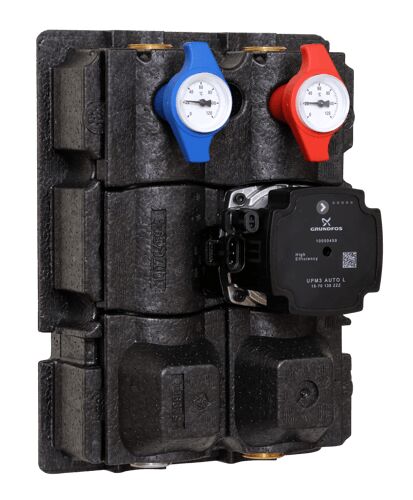

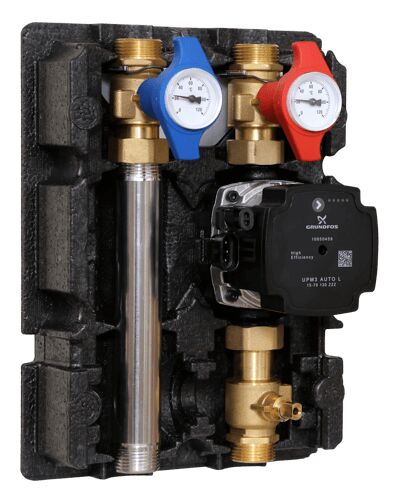

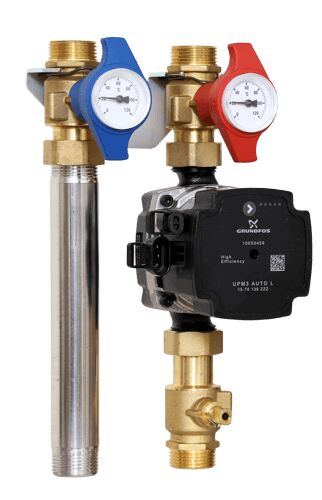

HK20-KH | Grundfos UPM3A/7, s dodatočným uzatváracím ventilom | 10077143 |
HK20-KH | bez čerpadla, s dodatočným uzatváracím ventilom | 10077144 |
| | |
HK20-KH1) | Wilo Yonos PARA 15/6, s dodatočným uzatváracím ventilom | 10077142 |
1) Tento produkt je ukončený
