Rozdeľovač ku VB25/32 pre 2-5 čerpadlových jednotiek
Rozdeľovač ku VB25/32 pre 2-5 čerpadlových jednotiek
Popis

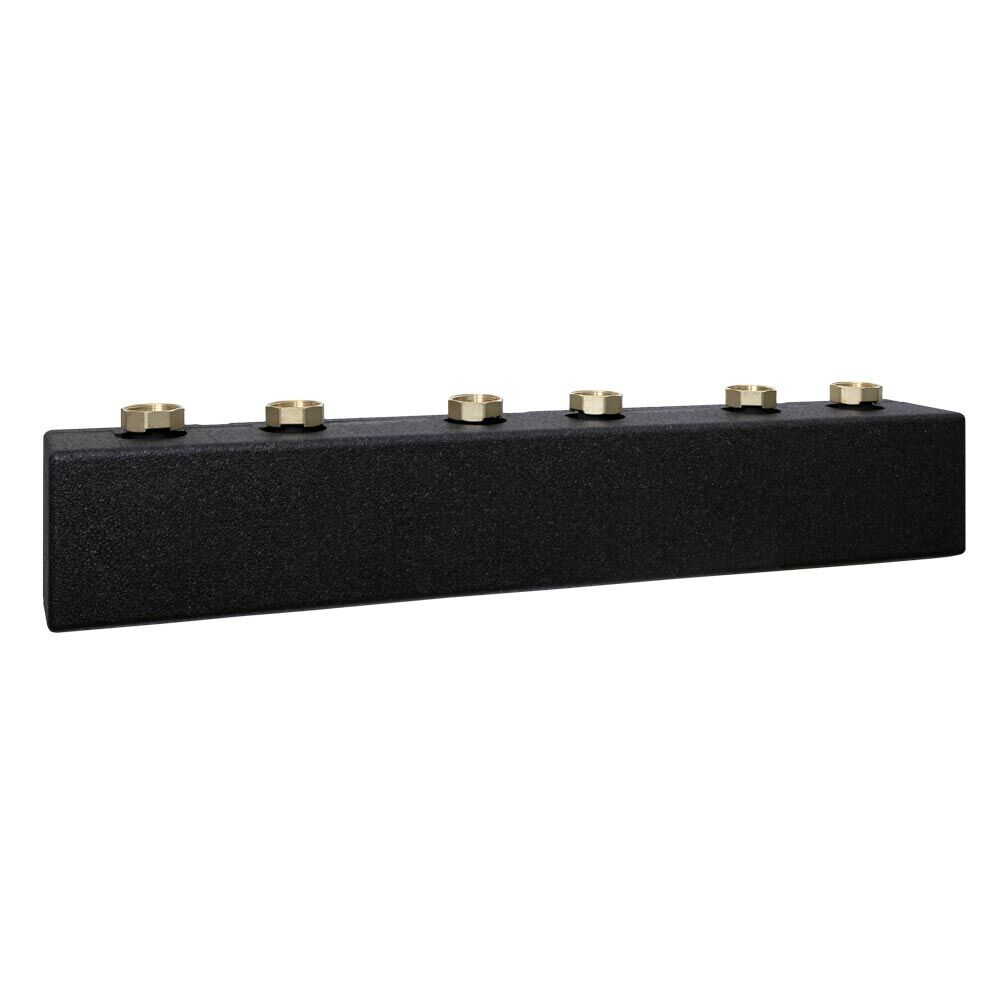

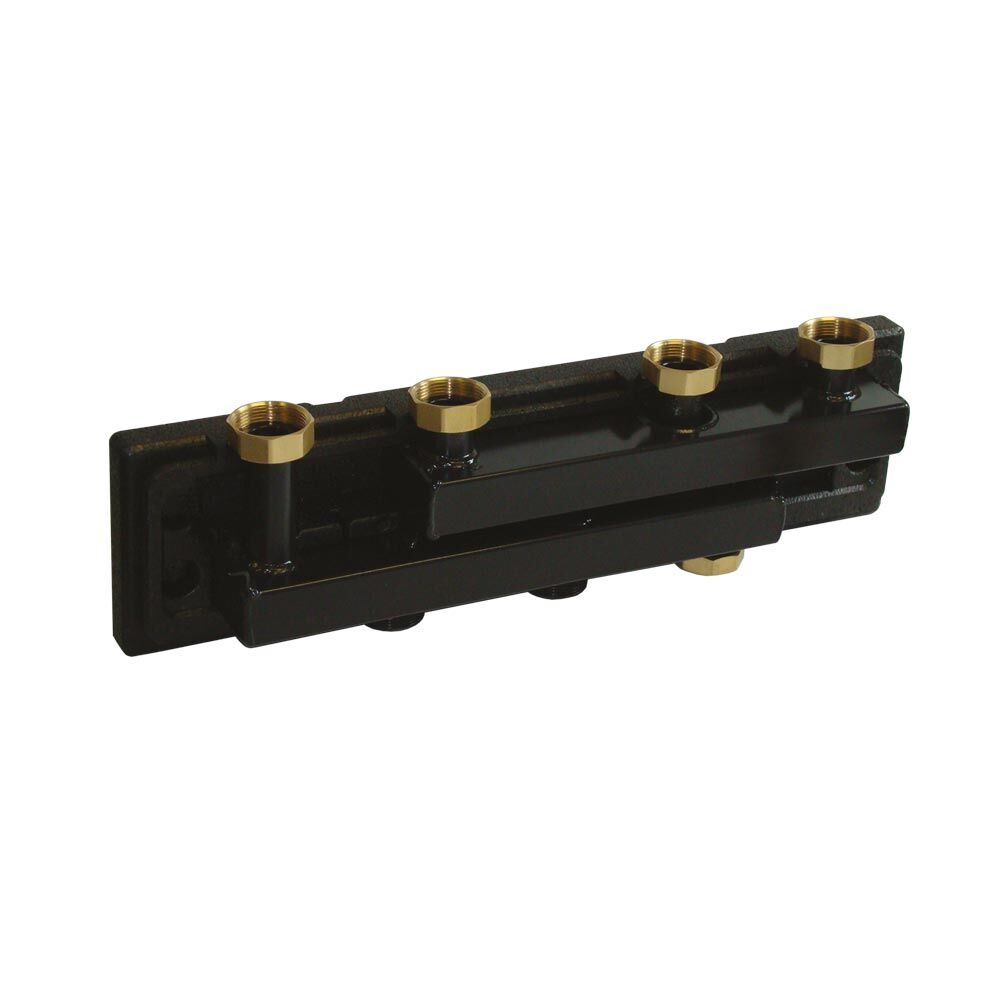

Rozdeľovač vykurovacích okruhov DN25..DN32 s tepelnou zábranou. Pripravený na montáž, kompaktné prevedenie, zapojenie s plochým tesnením so spojovacou maticou k čerpadlovým jednotkám so zmiešavacím ventilom série PAS, PASM,HKF8180, a to DN25 i DN32. Na strane kotla s vonkajším závitom, tepelná izolácia EPP s izolacnou medzivrstvou medzi prívodnou a spätnou časťou (tepelné oddelenie).
Prietoková rýchlost: 3m³/h
Tepelná kapacita (výkon): 70kW (.T = 20 K)
- Prietok: 3m3/h
- Výkon tepelného výkonu: 70kW (ΔT = 20 K)
Technické údaje
Obj. číslo
Typ | Obj. číslo | Popis |
VB32-2 | 10025900 | Pre 2 čerpadlové jednotky / vykurovacie okruhy |
VB32-3 | 10025901 | Pre 3 čerpadlové jednotky / vykurovacie okruhy |
VB32-4 | 10026672 | Pre 4 čerpadlové jednotky / vykurovacie okruhy |
VB32-5 | 10026931 | Pre 5 čerpadlových jednotiek / vykurovacích okruhov |
WH-VB32 | 10026388 | Sada nástenných konzol VB20 a VB25/32 |
Stiahnuť
-
Heating circuit distributor VB32-2 10025900 | 3D STEP
-
Heating circuit distributor VB32-3 10025901 | 3D STEP
-
Boiler manifolds | DWG | VB32-2
-
Boiler manifolds | DXF | VB32-2
-
Boiler manifolds | STEP | VB32-2
-
Boiler manifolds | DWG | VB32-3
-
Boiler manifolds | DXF | VB32-3
-
Boiler manifolds | STEP | VB32-3
-
Boiler manifolds | DWG | VB32-4
-
Boiler manifolds | DXF | VB32-4
-
Boiler manifolds | STEP | VB32-4
-
Boiler manifolds | DWG | VB32-5
-
Boiler manifolds | DXF | VB32-5
-
Boiler manifolds | STEP | VB32-5
