Термостатичний змішувальний клапан TX90 ULTRAMIX 10-50 град. C і 30-70 град. С
Описание

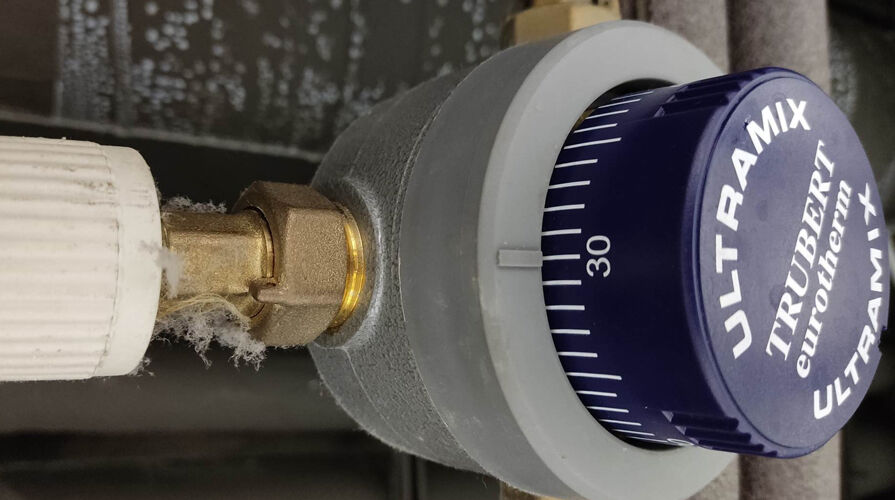

Термостатичний підмішувальний клапан для систем гарячого водопостачання будівель і споруд (басейни, спортивні центри, школи, підприємства, санаторно-курортні комплекси, медичні заклади, дитячі садки тощо), де необхідно підтримання температури гарячого водопостачання на одному рівні, незалежно від коливань температури та тиску (у межах 1,5 бар) у магістралі. Декоративний дизайн, латунний корпус, із зовнішнім шаром сірої епоксидної фарби і синьою градуйованою ручкою (тип Е), або хромування і біла градуйована ручка (тип С). Механізм із захистом від застрявання, з фільтрами механічного очищення і зворотними клапанами. Біметалева смужка (сталь із рильсановим покриттям) для запобігання утворенню накипу. Діапазон регулювання температури гарячої води на виході від 10 °C до 50 °C (за запитом від 30 °C до 70 °C). Захист від опіку: гаряча вода відключається менш ніж за 2 сек. після аварійного припинення подачі холодної води. Макс. робочий тиск 10 бар. Температура подачі гарячої води до 85 °C (для стандартного виконання з температурою на виході від 10 °C до 50 °C). Великий вибір виконань для різної кількості точок водорозбору і різних діапазонів витрати. Зазначені граничні значення витрати відповідають тиску на входах 3 бар. Стандартне положення монтажу: вхід гарячої води зліва, вихід (змішана вода) вгору. Мінімальна різниця температур на вході (гаряча вода) і на виході (змішана вода): 5 °C.
Технічні характеристики
Артикули
| Модель | Розмір | Кількість користувачів | Діапазон | Расхід, л/хв |
| TX91E | 3/4" | 1-7 | 10-50° C | 3-56 л/хв |
| TX91C | 3/4" | 1-7 | 10-50° C | 3-56 л/хв |
| TX92E | 3/4" | 1-10 | 10-50° C | 3-80 л/хв |
| TX92C | 3/4" | 1-10 | 10-50° C | 3-80 л/хв |
| TX93E | 1" | 1-15 | 10-50° C | 3-120 л/хв |
| TX93C | 1" | 1-15 | 10-50° C | 3-120 л/хв |
| TX94E | 1.1/4" | 1-21 | 10-50° C | 5-175 л/хв |
| TX94C | 1.1/4" | 1-21 | 10-50° C | 5-175 л/хв |
| TX95E | 1.1/2" | 1-32 | 10-50° C | 5-260 л/хв |
| TX95C | 1.1/2" | 1-32 | 10-50° C | 5-260 л/хв |
| TX96E | 2" | 1-50 | 10-50° C | 6-400 л/хв |
| TX96C | 2" | 1-50 | 10-50° C | 6-400 л/хв |
| TX91E37 | 3/4" | 1-7 | 30-70° C | 3-56 л/хв |
| TX91C37 | 3/4" | 1-7 | 30-70° C | 3-56 л/хв |
| TX92E37 | 3/4" | 1-10 | 30-70° C | 3-80 л/хв |
| TX92C37 | 3/4" | 1-10 | 30-70° C | 3-80 л/хв |
| TX93E37 | 1" | 1-15 | 30-70° C | 3-120 л/хв |
| TX93C37 | 1" | 1-15 | 30-70° C | 3-120 л/хв |
| TX94E37 | 1.1/4" | 1-21 | 30-70° C | 5-175 л/хв |
| TX94C37 | 1.1/4" | 1-21 | 30-70° C | 5-175 л/хв |
| TX95E37 | 1.1/2" | 1-32 | 30-70° C | 5-260 л/хв |
| TX95C37 | 1.1/2" | 1-32 | 30-70° C | 5-260 л/хв |
| TX96E37 | 2" | 1-50 | 30-70° C | 6-400 л/хв |
| TX96C37 | 2" | 1-50 | 30-70° C | 6-400 л/хв |
Документи
-
Technical Data Sheet | Thermostatic mixing valves ULTRAMIX® TX91
-
Technical Data Sheet | Thermostatic mixing valves ULTRAMIX® TX92
-
Technical Data Sheet | Thermostatic mixing valves ULTRAMIX® TX93
-
Technical Data Sheet | Thermostatic mixing valves ULTRAMIX® TX94
-
Technical Data Sheet | Thermostatic mixing valves ULTRAMIX® TX95
-
Technical Data Sheet | Thermostatic mixing valves ULTRAMIX® TX96
