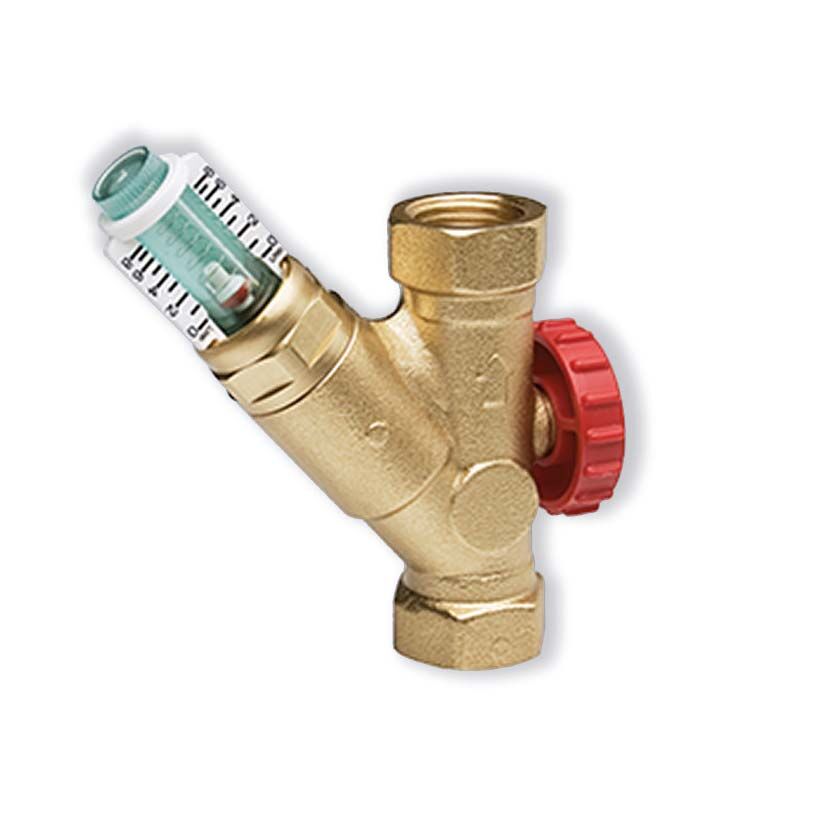

Vyvažovací ventil SRVOL AG

Vyvažovací ventil SRVOL AG

Popis

Vyvažovací ventil WattFlow OL s oboustranným vnitřním/vnějším závitem.
Přesné seřízení průtoku pomocí ventilu Y. Signalizace aktuálního průtoku na integrovaném průtokoměru, jenž není namontován přímo na průtoku média, a tak je chráněn před znečištěním.
Není potřeba žádných diagramů ani počítačových měření.
Hodí se pro jakoukoli montážní polohu. Krátká montážní délka. Mosazné těleso, průzor vyroben z nárazuvzdorného plastu. Pružina z nerezové oceli. Těsnění z EPDM.
Max. provozní teplota 100 °C při max. provozním tlaku 6 bar (nebo 70 °C při 10 bar).

Max. operating temperature 100 °C at an max. operating pressure of 6 bar (or 70°C at 10 bar).

Technické údaje

Obj. číslo

Typ	Obj. číslo	Velikost	Průtoková rychlost	Kvs
SRVOl-AG	10010098	3/4", DN15	1-8 l/min.	1.7
SRVOl-IG	10010101	1/2", DN15	1-8 l/min.	1.7
SRVOl-AG	10010106	1", DN20	2-16 l/min.	2.0
SRVOl-IG	10010108	3/4", DN20	2-16 l/min.	2.0
