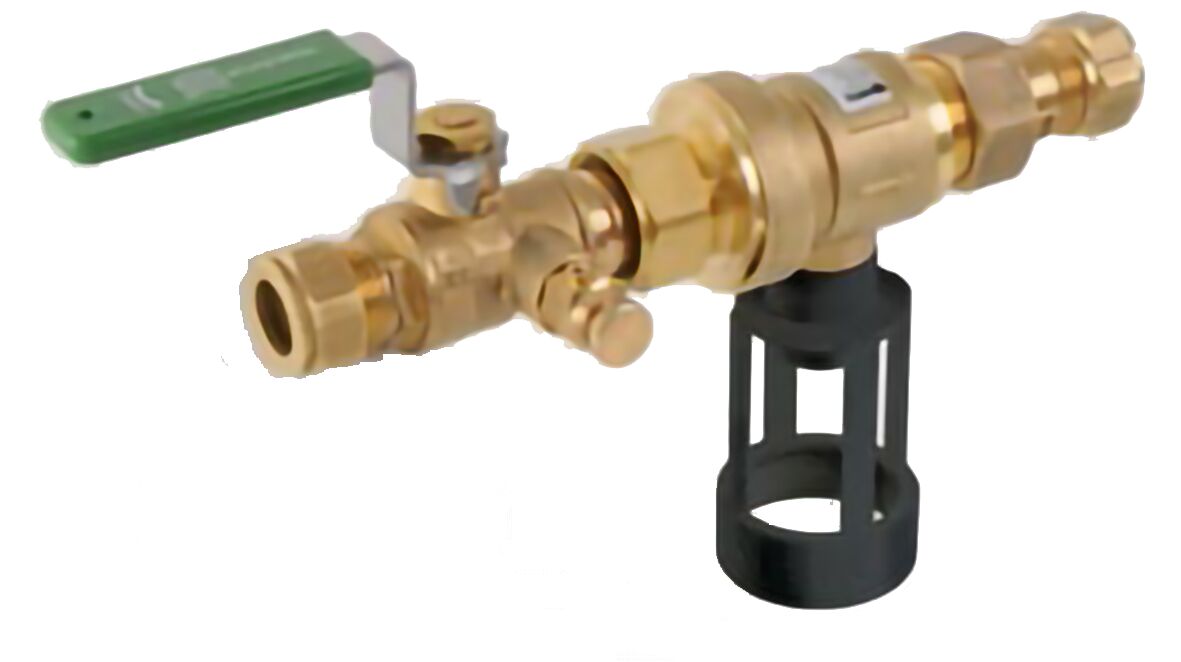

CA Beveiliging CA 2096
Beschrijving
De beveiliging CA 2096 is een middelzware beveiliging. Zij dient toegepast te worden ter bescherming tegen terugstroming van vloeistoffen (klasse 3), die in enigermate schadelijk kunnen zijn voor de menselijke gezondheid door de aanwezigheid van giftige stoffen. De beveiliging CA 2096 is voorzien van een dubbele keerklepconstructie met tussenliggende ontlastklep, een zeef, aftapper en een stopkraan en beschermt zowel bij terugpersing als bij terugheveling. De CA 2096 is speciaal ontwikkeld voor kleinere aansluitingen op het waterleidingnet.
Normering
De beveiliging CA 2096 is ontwikkeld conform EN 1717 en EN 14367 (CAa).
Installatievoorschrift
Installeer de beveiliging CA 2096 volgens Waterwerkblad 3.8.
Installatie-eisen
De CA 2096 wordt horizontaal gemonteerd, met de afvoeropening naar beneden gericht. De CA
2096 mag nooit onder water komen te staan. Installeer de CA 2096 op een eenvoudig bereikbare plaats. De ontlastopening moet via de bijgeleverde trechter worden aangesloten op een afvoerleiding.
Controle
Volgens Waterwerkblad 1.4G moet een CA terugstroombeveiligingstoestel minimaal een keer per jaar op haar goede werking getoetst worden.
- Huis: messing (DZR).
- Veer: RVS.
- Afdichting: rubber.
- Trechter: kunststof.
- Diameter nominaal: DN15, DN20.
- Werkdruk: PN10.
- Nom. werktemperatuur: 65 °C.
- Piektemperatuur: 90 °C gedurende 1 uur/ dag.
- Binnendiameter trechter: Ø 40.
- Keuren: Kiwa, NF, ACS, Belgaqua.
Eigenschappen
Artikelnummer
Artikelnummer | Type | Aansluiting | Gewicht (kg) | VE |
149B3783 | CA 2096 15 mm | 15mm knel | 0,85 | 1 |
149B3784 | CA 2096 22 mm | 22mm knel | 1,08 | 1 |
149B3781 | CA 2096 15 | 1/2" FF | 0,6 | 1 |
149B3782 | CA 2096 20 | 3/4" FF | 0,6 | 1 |
